工作流任务

工作流具备构建、部署、测试、生产发布、项目协同、配置变更、数据变更、服务监测等能力，本文介绍这些能力对应的任务如何配置使用。

# 构建

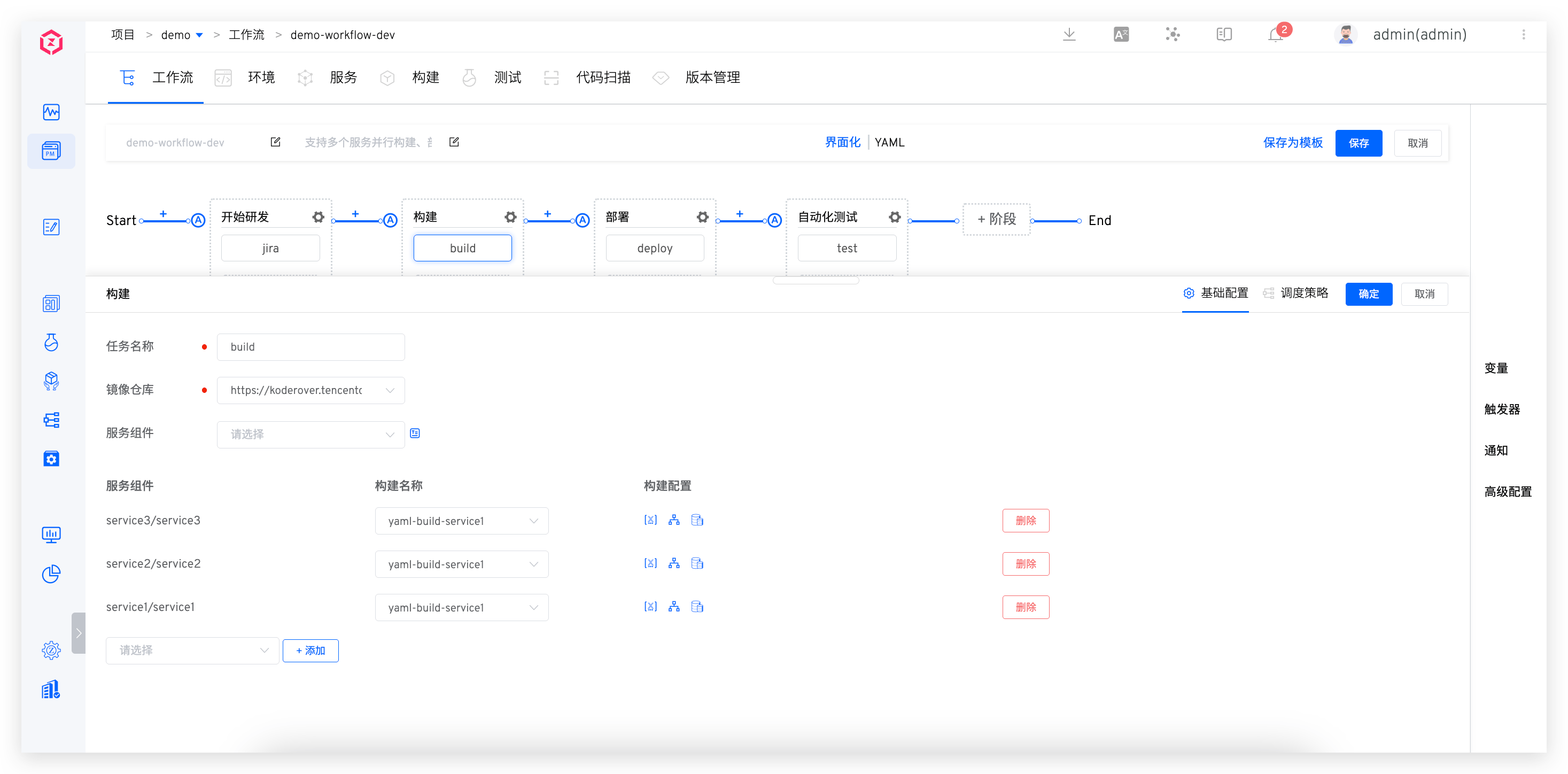

# 构建

参数说明：

• 任务名称：支持 32 位以内的小写英文字母、数字或者中划线，且以小写英文字母开头；在同一个工作流中，任务名称需唯一
• 镜像仓库：选择镜像仓库，当构建任务执行完成功后，构建出的镜像（即内置 $IMAGE 变量）会被推送到所选仓库中
• 服务组件：支持运行时输入或者指定前置任务。
• 组件列表：
  • 变量配置：配置构建中的变量值，参考 变量赋值
  • 分支配置：选择代码库并指定默认分支及分支可选范围，执行工作流时会默认使用指定的分支
  • 共享存储配置：参考 共享存储

# 部署

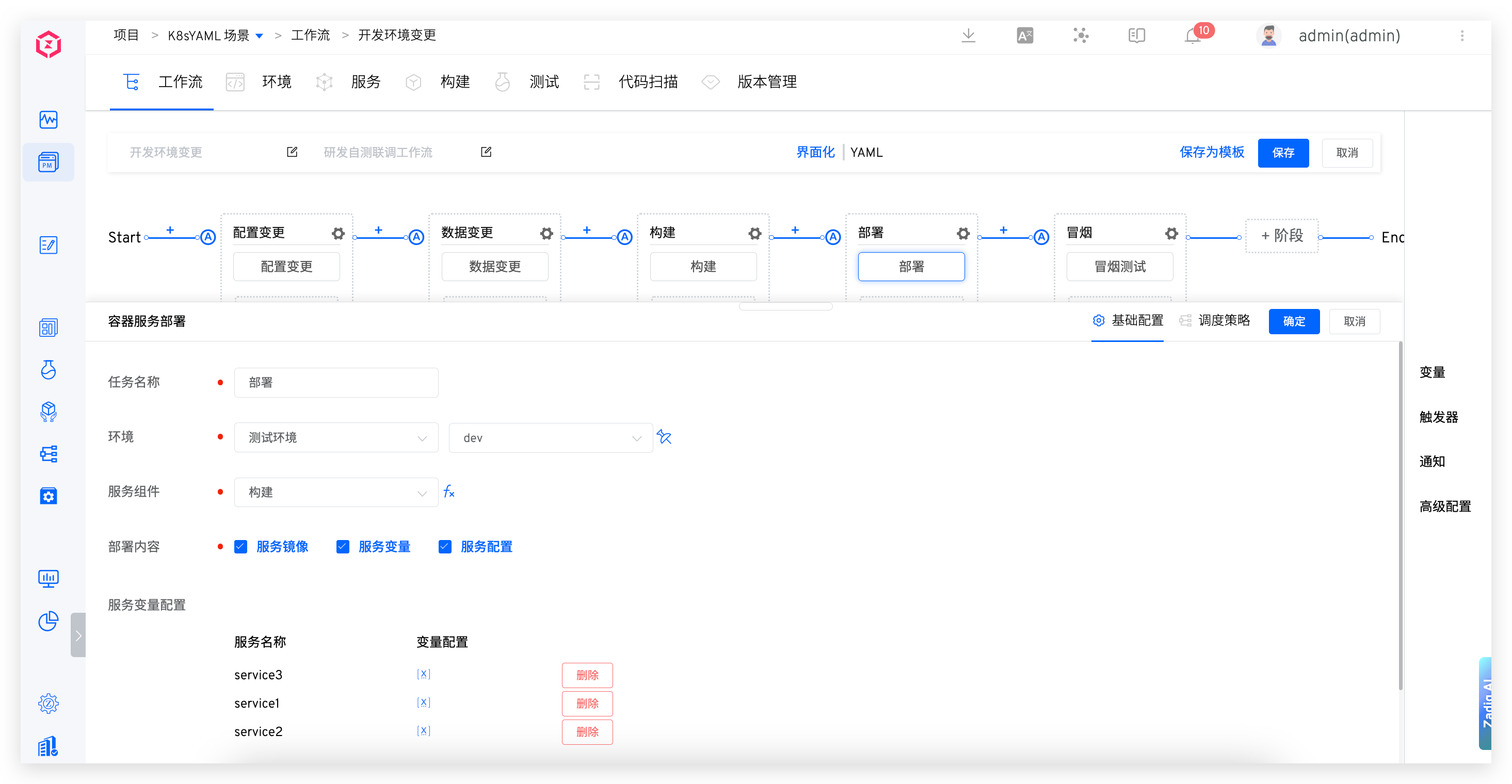

# 容器服务部署

参数说明：

• 任务名称：支持 32 位以内的小写英文字母、数字或者中划线，且以小写英文字母开头；在同一个工作流中，任务名称需唯一
• 环境：选择要部署的环境，参考 变量赋值
• 服务组件：支持手动输入或指定前置构建任务两种配置方式（系统将会使用构建任务中输出的 $IMAGE 变量来部署服务）
• 部署内容：包括以下三种选项：
  • 服务镜像：更新服务的镜像
  • 服务变量：更新服务的变量，变量的定义请参考 服务变量
    • 变量来源支持运行时输入和全局变量/其他任务输出
  • 服务配置：更新服务的配置，服务配置来源请参考 服务配置
• 服务变量及配置：当部署内容中包含服务变量时，配置工作流可更新的服务及变量
• 状态检测：若开启，部署任务会轮询服务运行状态
  • 服务实例的 Replicas = AvailableReplicas，则部署成功，工作流任务状态为成功
  • 服务容器因 ImagePullBackOff/ErrImagePull/CrashLoopBackOff/ErrImageNeverPull 原因而处于 waiting 状态时，视为部署失败，工作流任务状态为失败
  • 当超过部署超时时间后仍没有满足成功/失败条件，则部署超时，部署超时设置可参考 服务策略配置

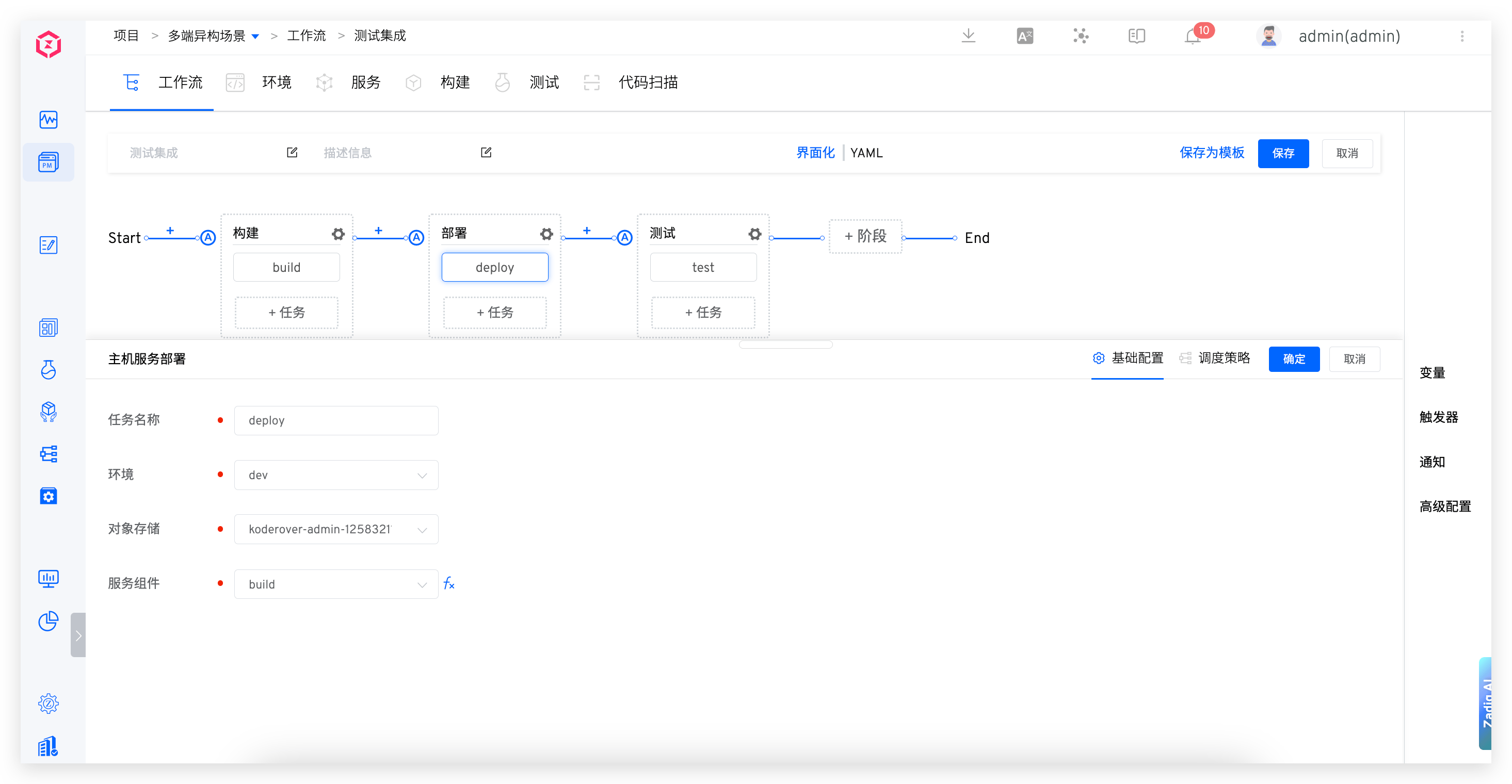

# 主机服务部署

参数说明：

• 任务名称：支持 32 位以内的小写英文字母、数字或者中划线，且以小写英文字母开头；在同一个工作流中，任务名称需唯一
• 环境：需要部署的环境
• 对象存储：二进制包存储的对象存储
• 服务组件：支持运行时输入和前置构建任务两种配置方式（系统将会使用构建任务中输出的 $IMAGE 、$ARTIFACT 变量来部署服务）

# Kubernetes 部署

部署指定集群指定命名空间中的容器。

参数说明：

• 任务名称：在同一个工作流中，任务名称需唯一
• 镜像仓库：执行 Kubernetes 部署任务时，从哪个镜像仓库获取镜像来部署目标容器
• 集群：待部署容器所在的集群
• 命名空间：待部署容器所在的命名空间
• 容器：指定命名空间中的容器应用（目前支持 Deployment 资源及 Statefulset 资源）
• 容器状态检测：若开启，部署任务会轮询容器运行状态，在部署超时之前该容器正常运行，任务状态才为成功
• 超时时间：容器部署超时时间

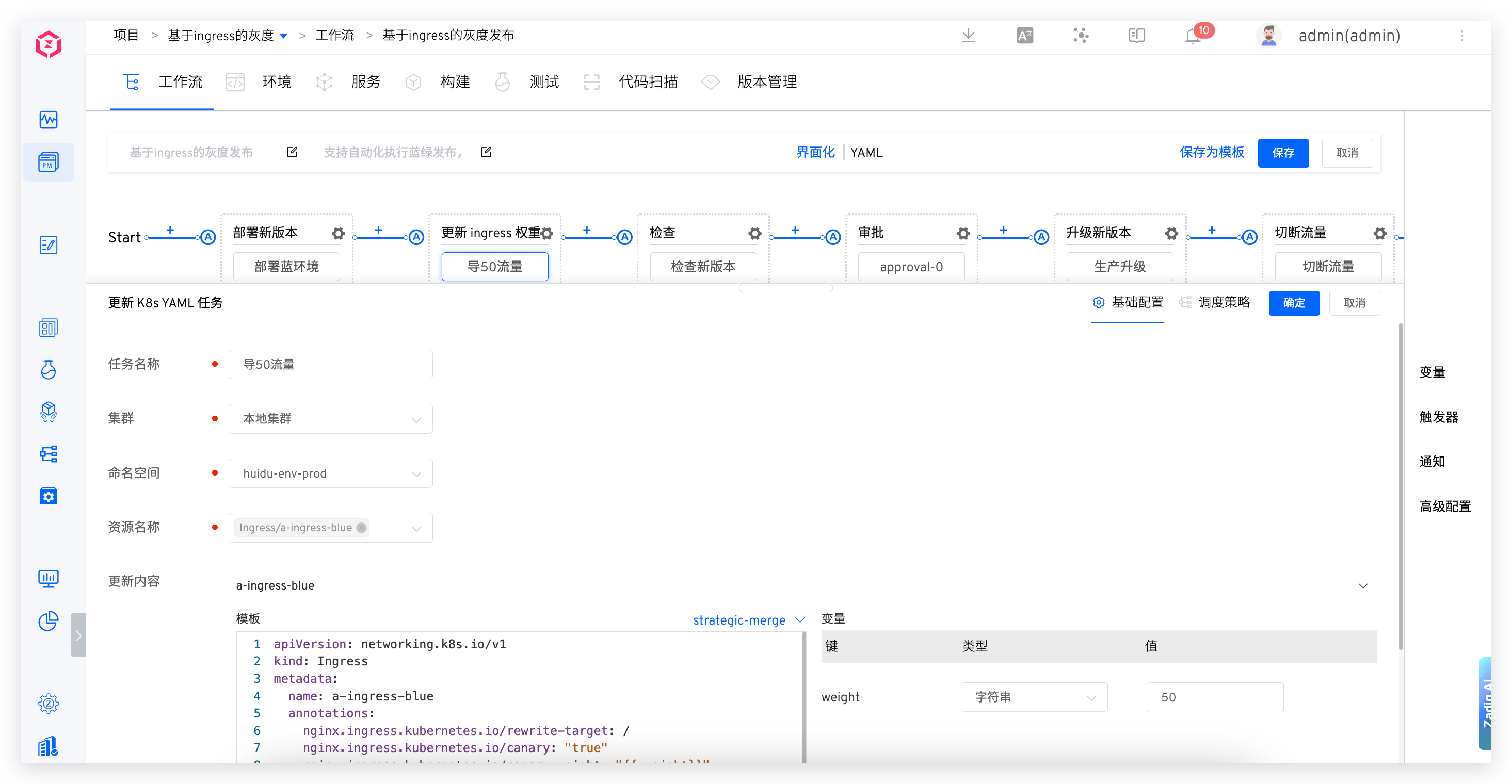

# 更新 K8s YAML 任务

可以帮助解决自动化更新原生 K8s 资源的问题，比如更新容器 CPU 和 Mem、更新 istio 的 VirtualService 配置等等。

参数说明：

• 集群：集群信息
• 命名空间：实例所在的 K8s 命名空间
• 资源名称：需要修改的资源名称，支持一次更新多个资源
• 更新内容：
  • 模板：配置对应的更新内容，支持 {{.Key}} 格式的变量，模板中设置变量后，变量区域自动解析，可配置变量类型和默认值，解析出来的变量
  • 策略：支持 strategic-merge/merge/json，具体使用方式参考 K8s 官方文档(opens new window)

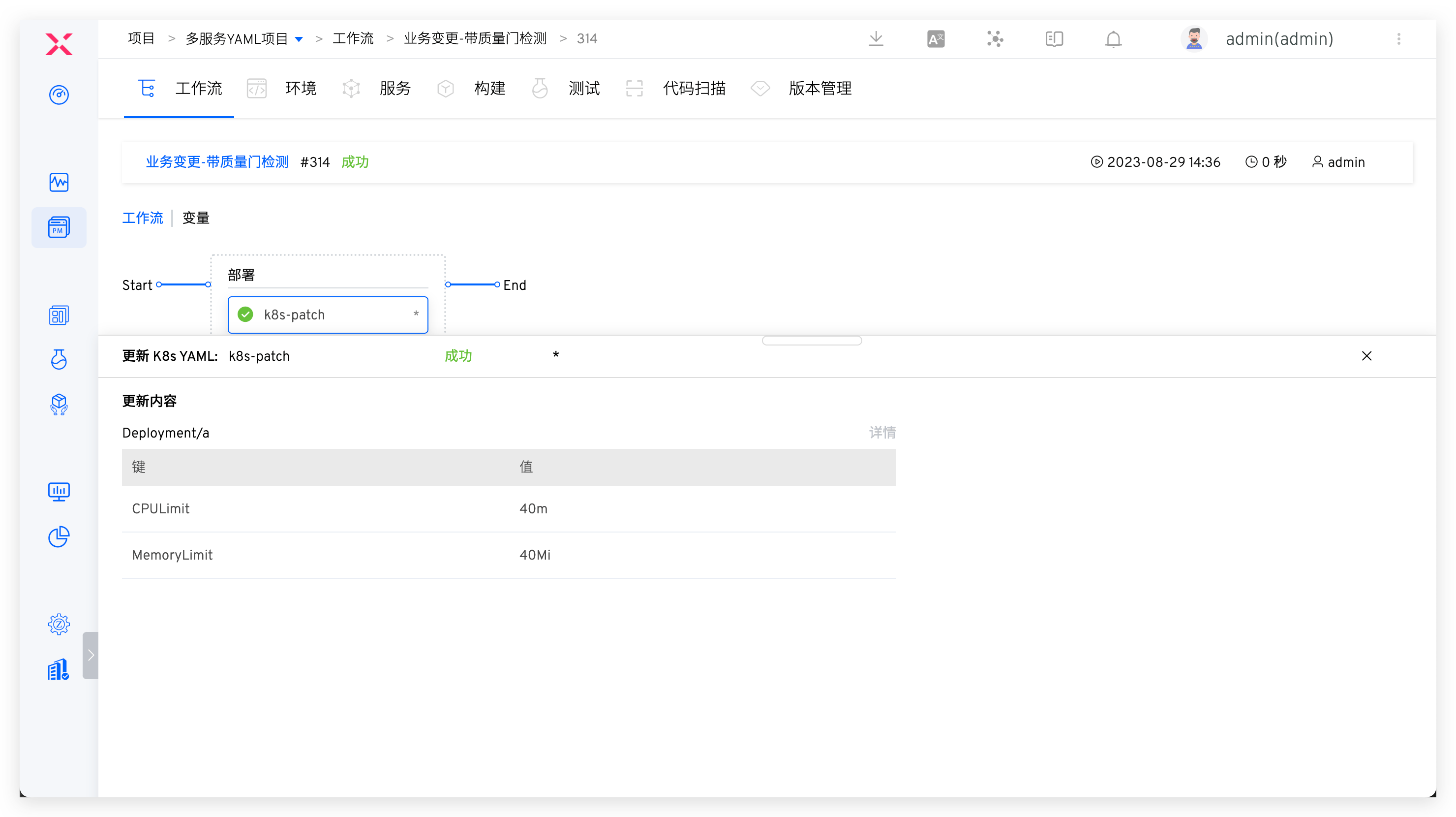

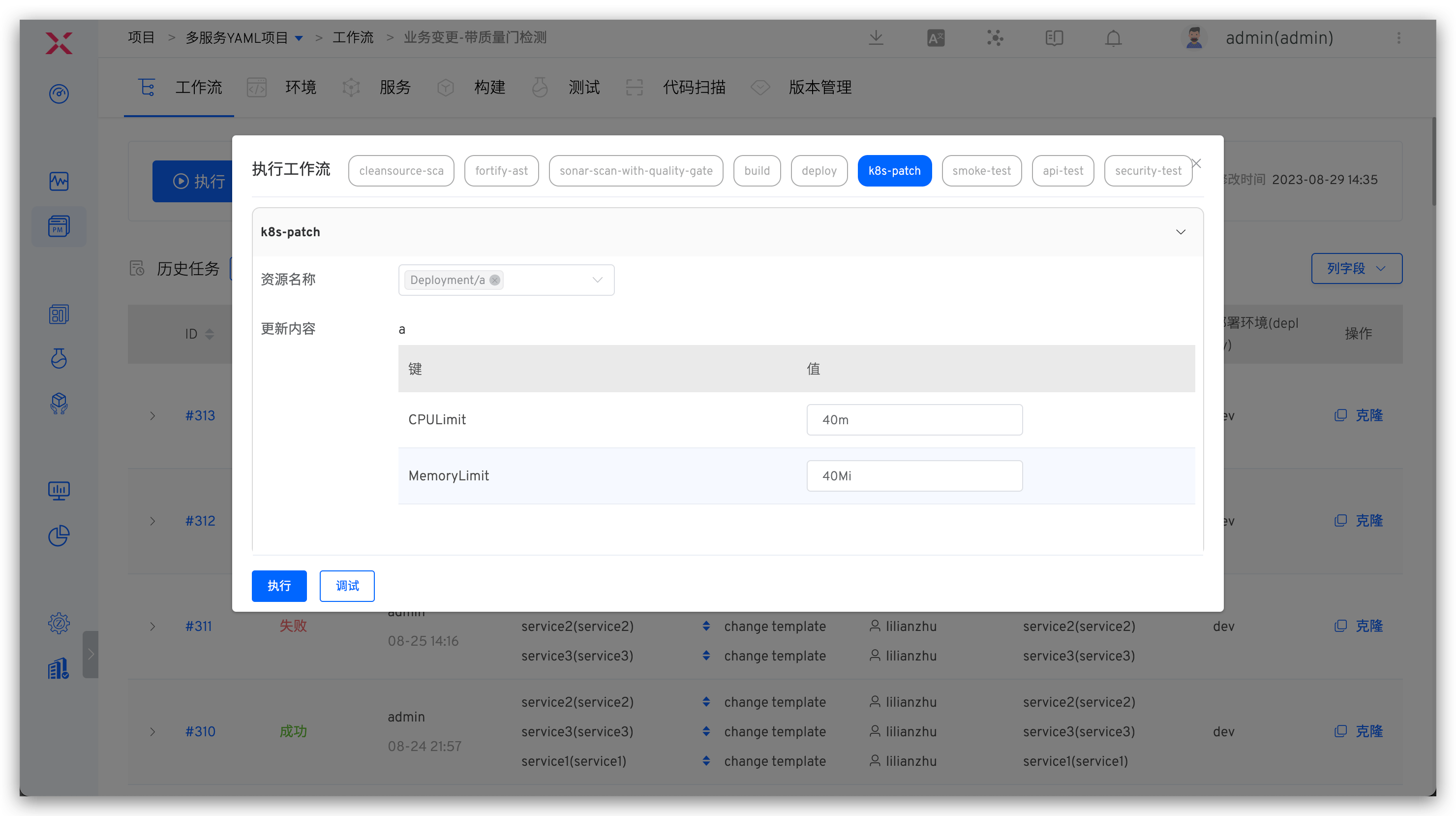

执行工作流，填写更新内容的变量，工作流按照设置的任务完成执行。

# 测试

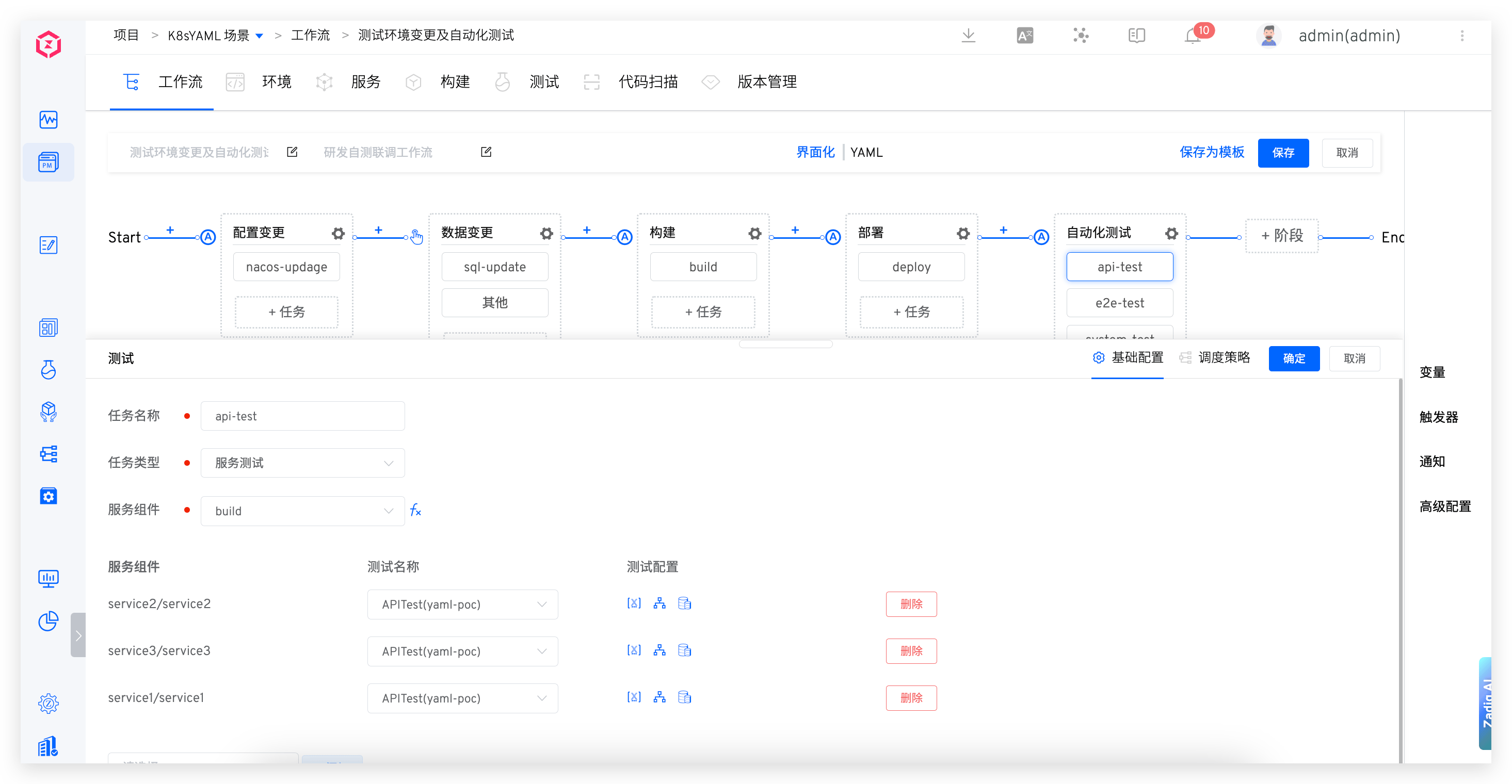

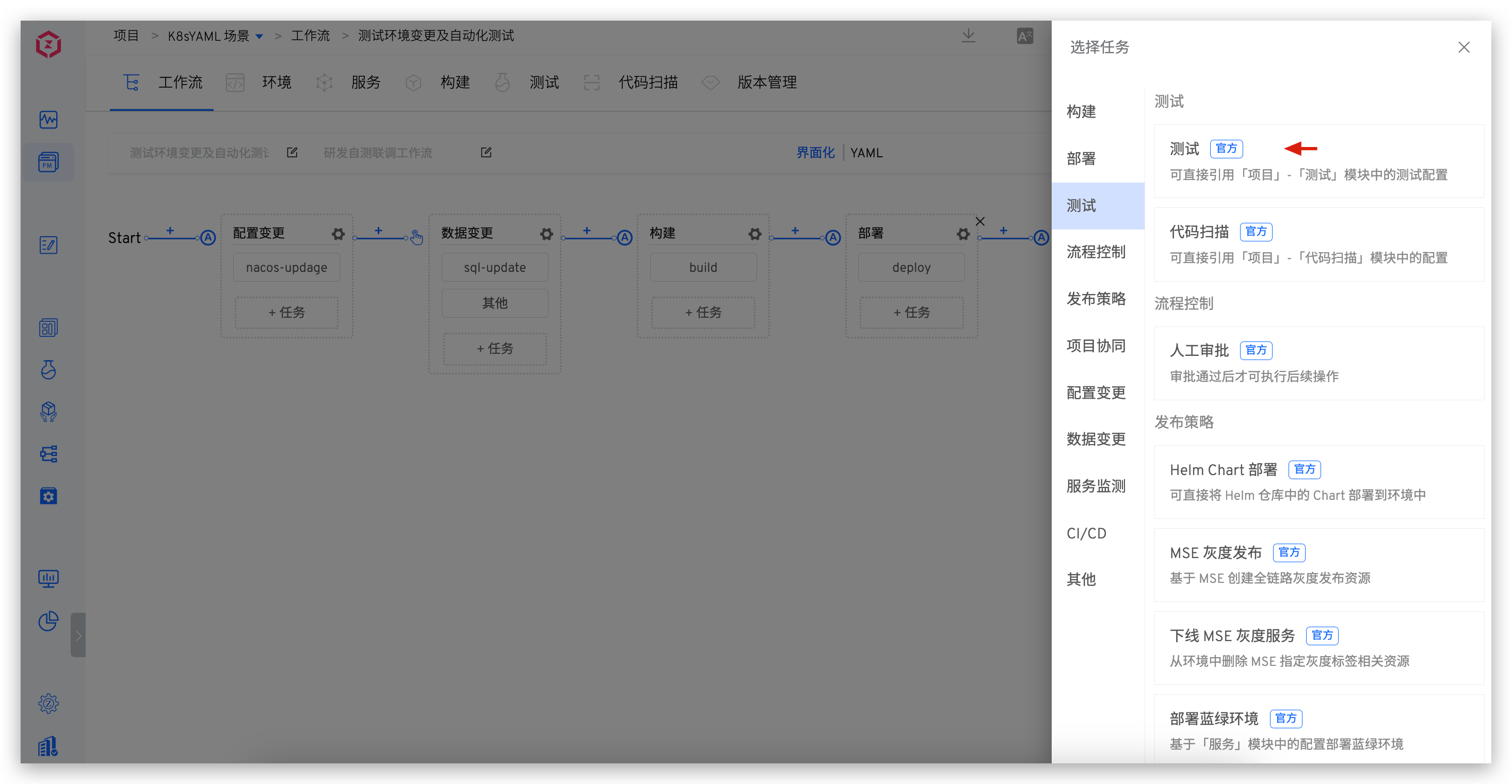

# 测试

支持在工作流中引用测试配置。

任务类型包括服务测试和产品测试：

• 产品测试：指定测试即可
• 服务测试：指定服务组件并配置服务组件和测试的对应关系，其中服务组件来源可指定为运行时输入，也可指定为前置任务输出（包括：构建任务、部署任务、镜像分发任务）
  • 服务组件：支持运行时输入和前置构建任务两种配置方式，前置任务中如果有代码信息，那么可以选择引用所选任务的代码信息，如果测试任务的代码库和所选任务的一致，那么执行工作流时只需在前置任务选择服务组件和代码信息，测试任务将自动引用相应输入。

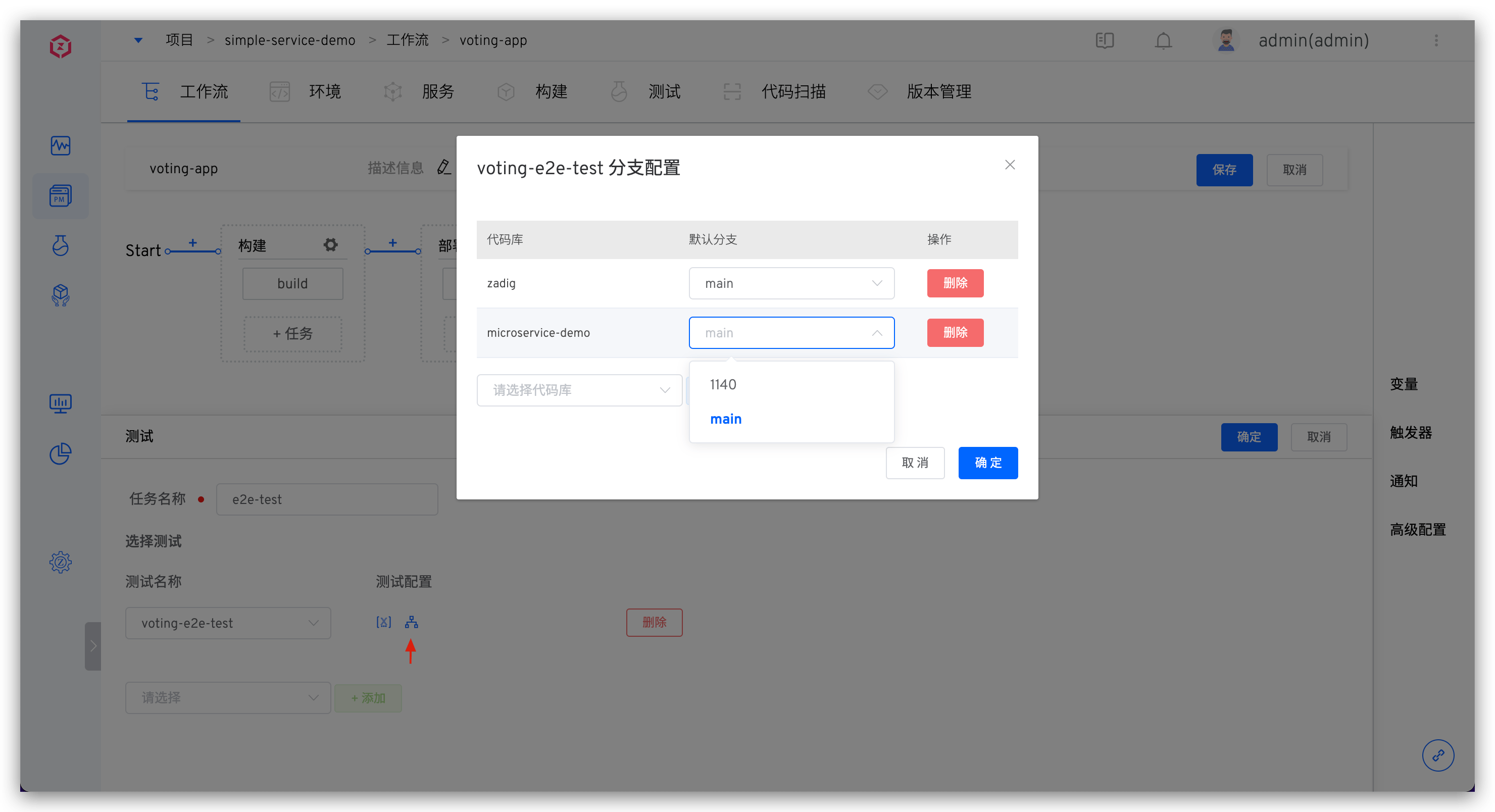

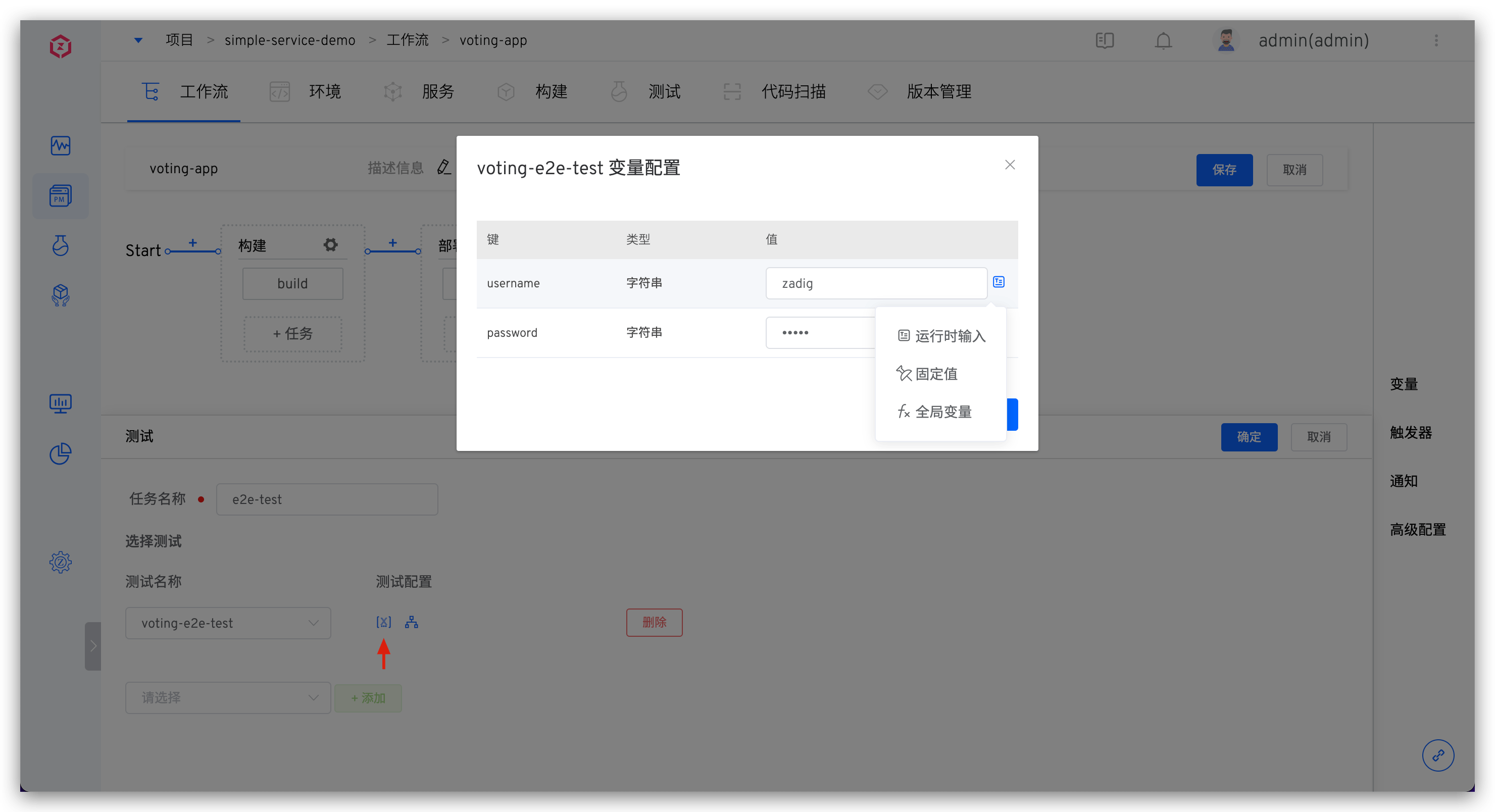

选择具体的测试配置后，可对测试配置中的代码库默认分支和变量进行设置，按需开启共享存储，参考：

• 变量赋值
• 共享存储

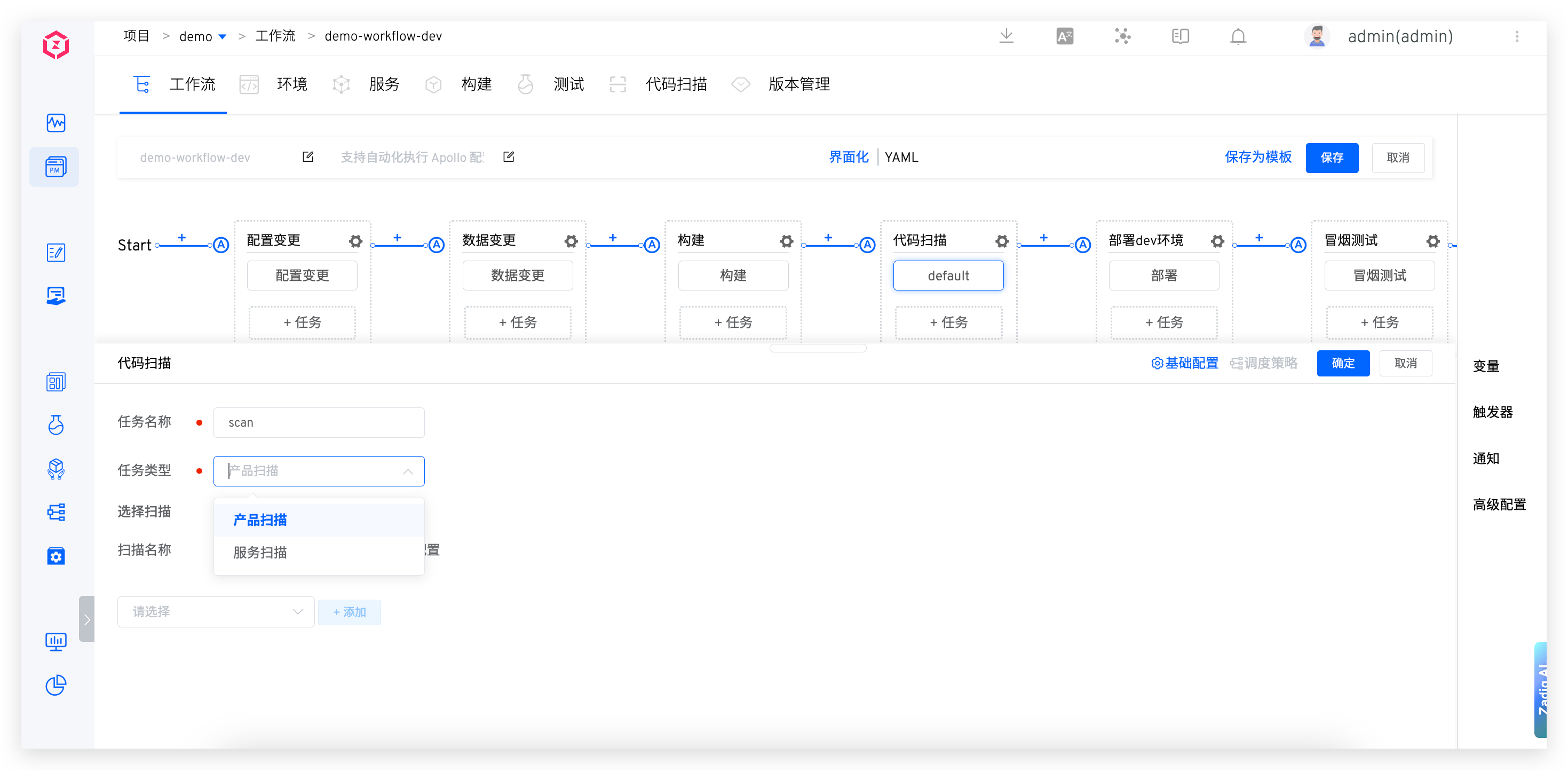

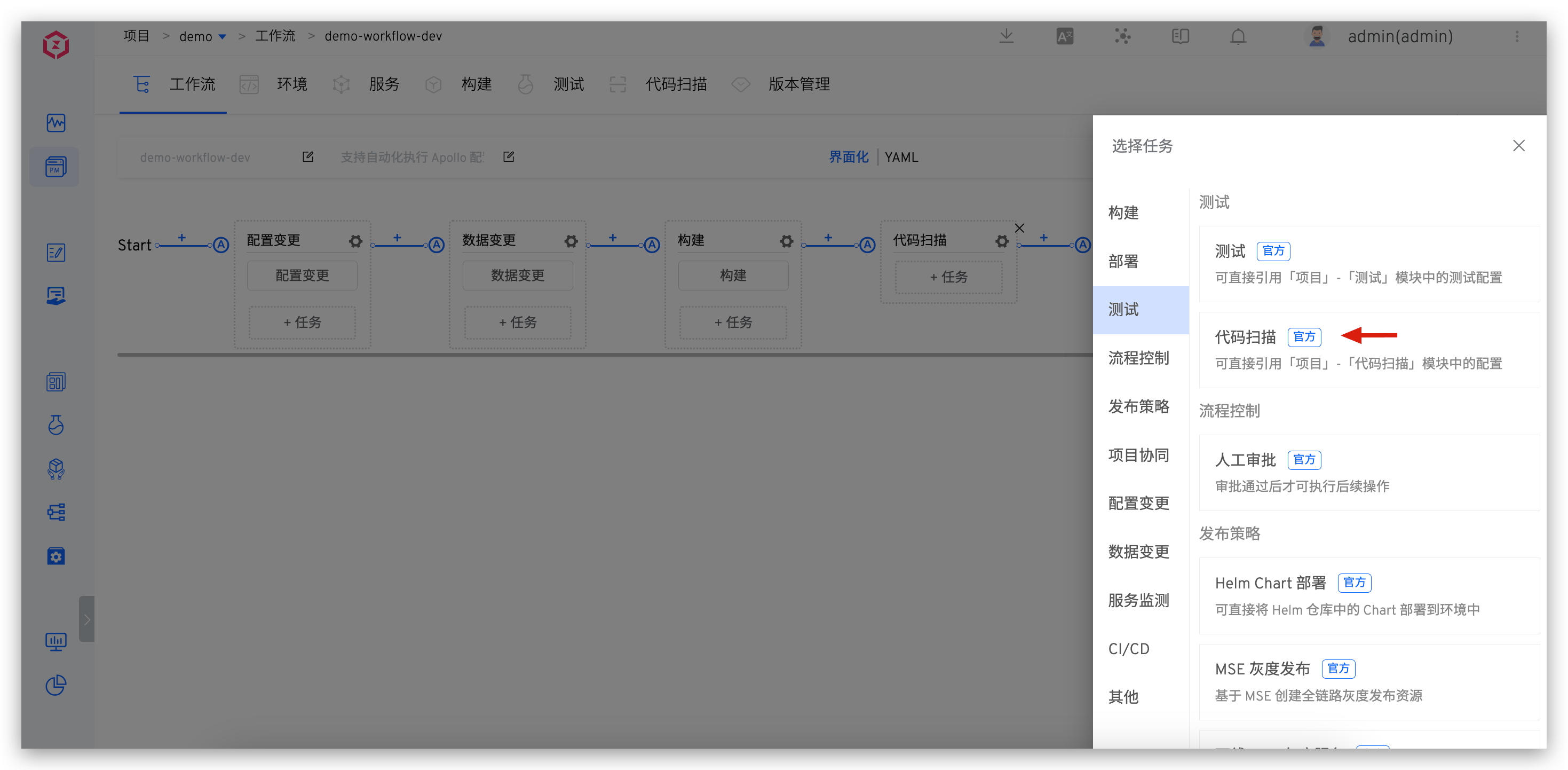

# 代码扫描

使用已配置完成的 Sonar 进行代码扫描任务，对代码质量进行验证。

参数说明：

• 任务名称：在同一个工作流中，任务名称需唯一。
• 任务类型：
  • 产品扫描：指定代码扫描即可。
  • 服务扫描：指定服务组件，并配置对应的代码扫描任务进行扫描，服务组件的选择支持来自前置任务输出，可串接构建任务。
    • 服务组件：支持运行时输入和前置构建任务两种配置方式，前置任务中如果有代码信息，那么可以选择引用所选任务的代码信息，如果代码扫描任务的代码库和所选任务的一致，那么执行工作流时只需在前置任务选择服务组件和代码信息，代码扫描任务将自动引用相应输入。
• 扫描名称：选择项目中的代码扫描任务，可多选。
• 扫描配置：可设置代码扫描中代码库的默认分支，按需开启共享存储，可参考 共享存储 进行配置。

# 流程控制

# 人工审批

支持 Zadig 审批、飞书审批、钉钉审批、企业微信审批，详细配置和使用参考 工作流审批

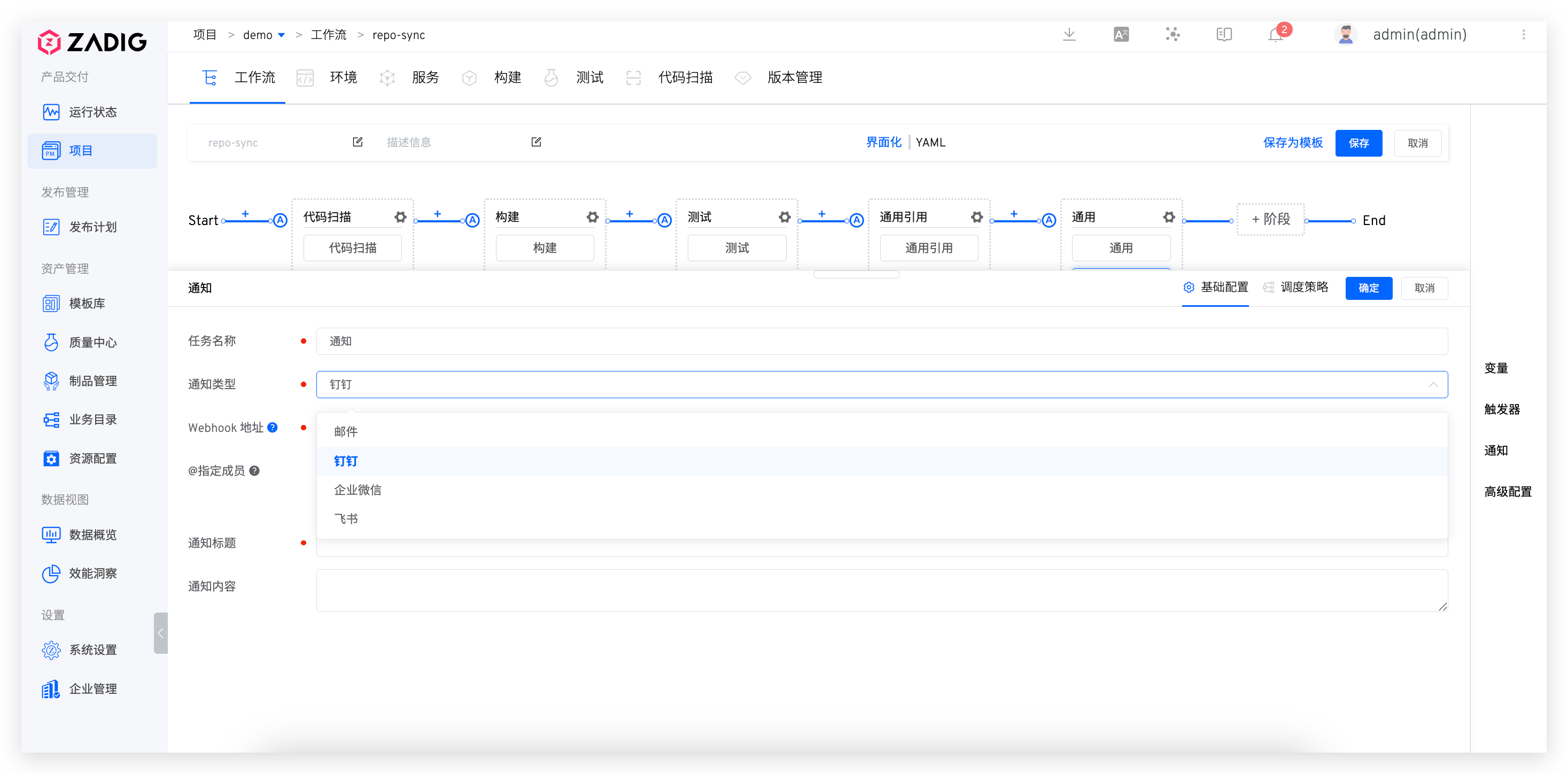

# 通知

工作流在执行过程中支持编排通知任务，通知成员支持运行时输入或固定，目前支持邮件、企业微信、飞书、钉钉四种通知方式。

# 发布策略

支持 Helm Chart 部署、MSE 灰度、蓝绿发布、金丝雀发布、分批次灰度发布、Istio 发布，详细介绍请参考 发布策略。

# Helm Chart 部署

仅 K8s Helm Chart 项目中适用。

可以将 Chart 仓库中已有的 Chart 自动化部署到环境中。

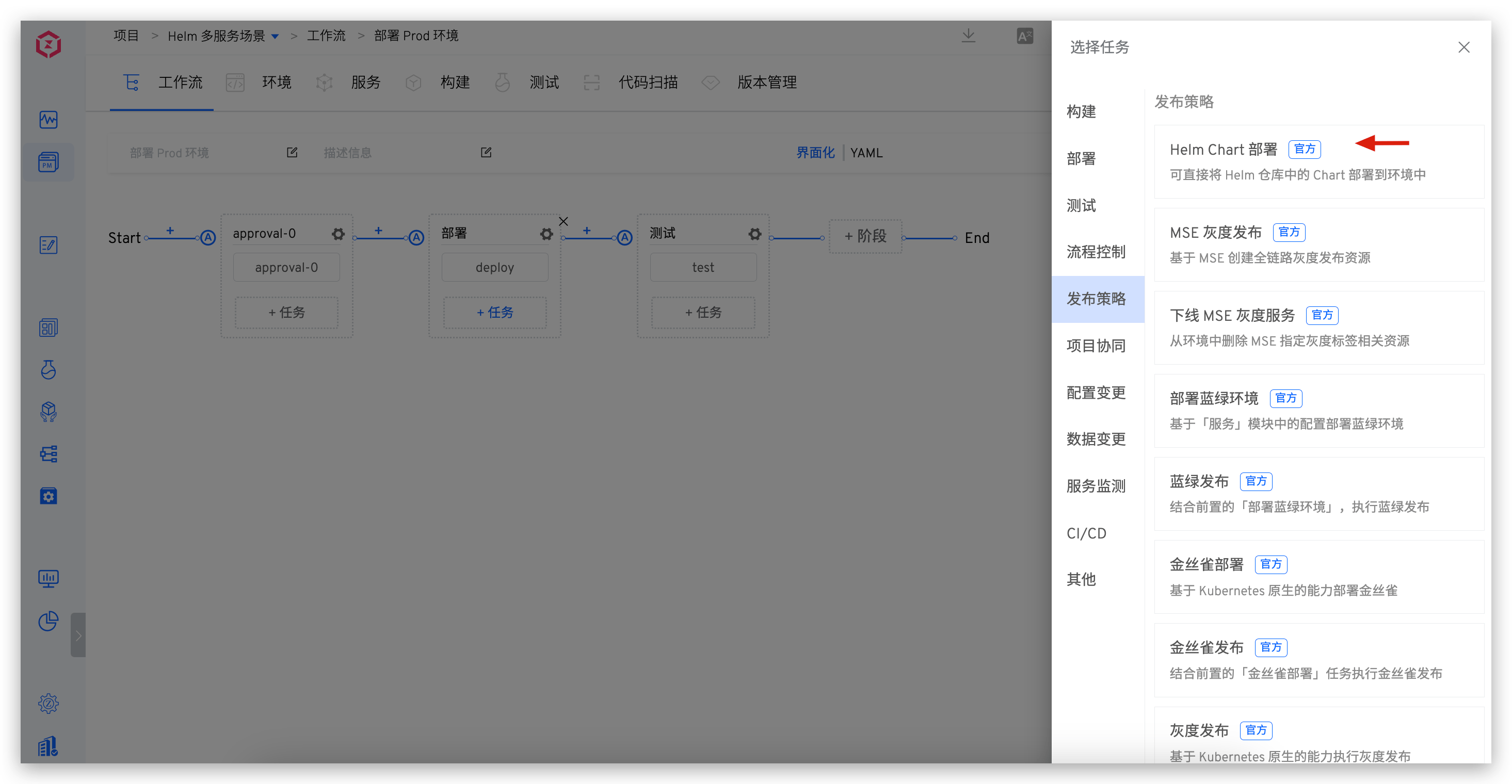

# 配置任务

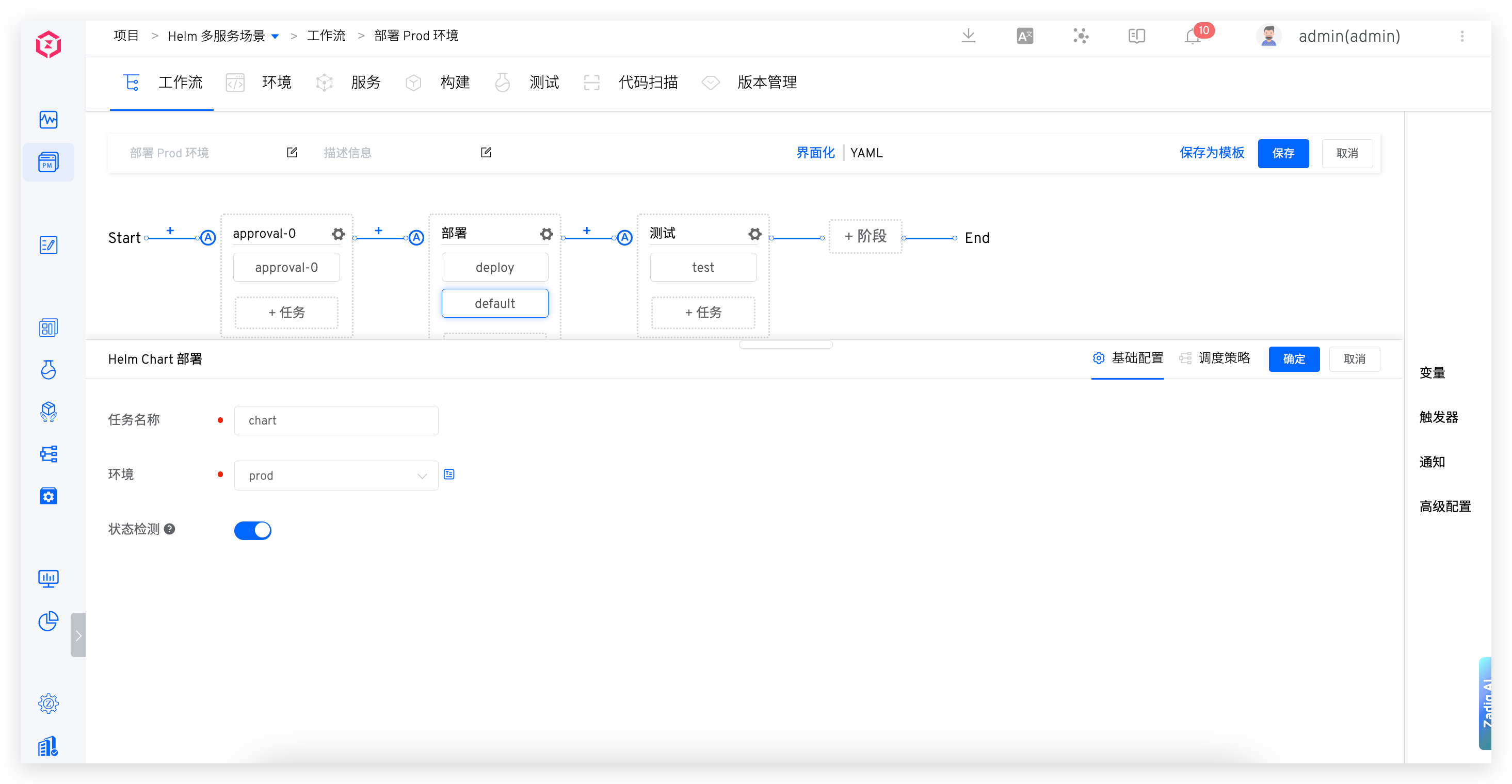

编辑工作流，添加「Helm Chart 部署」任务：点击「+ 任务」，选择「Helm Chart 部署」任务并配置环境。

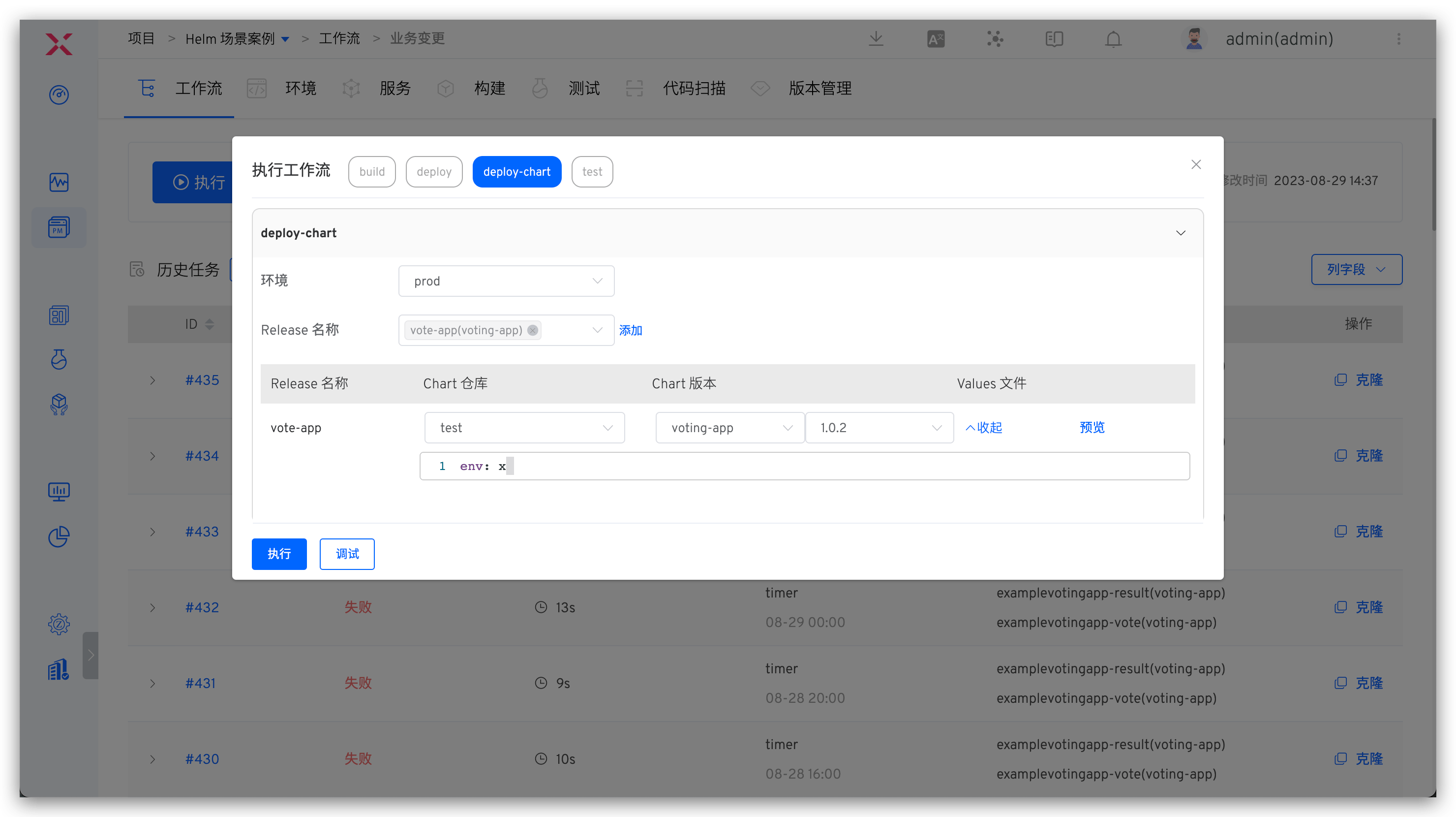

# 执行任务

选择环境、Release，按需修改 Chart 信息及 values 内容后执行工作流即可。

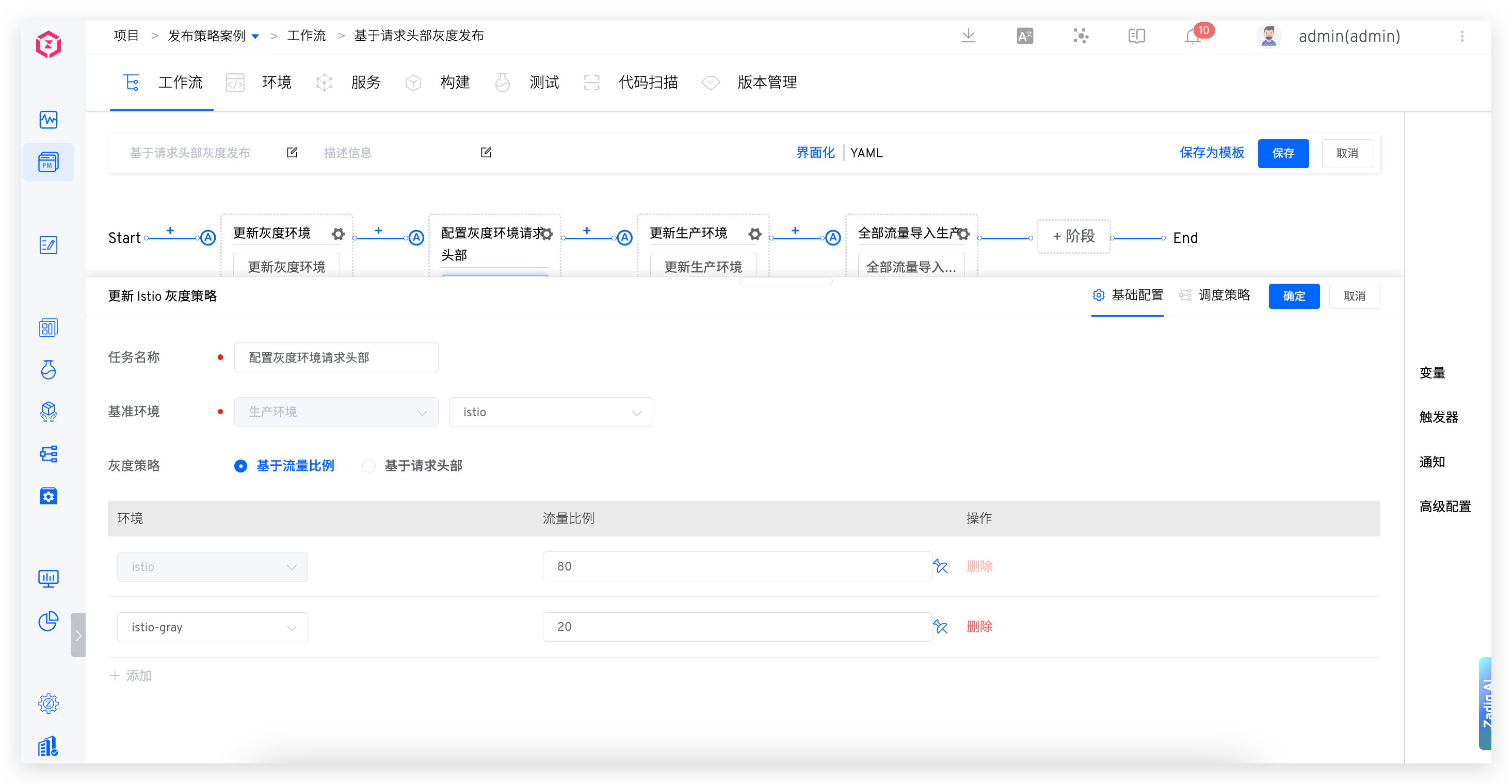

# 更新 Istio 灰度策略

自动化更新 Istio 全链路灰度中的灰度策略。使用实践参考 Istio 全链路灰度。

• 任务名称：在同一个工作流中，任务名称需唯一。
• 基准环境：基准生产环境
• 灰度策略：
  • 基于流量比例：根据配置流量比例控制生产流量
  • 基于请求头部：根据配置的请求头部控制生产流量

# 项目管理

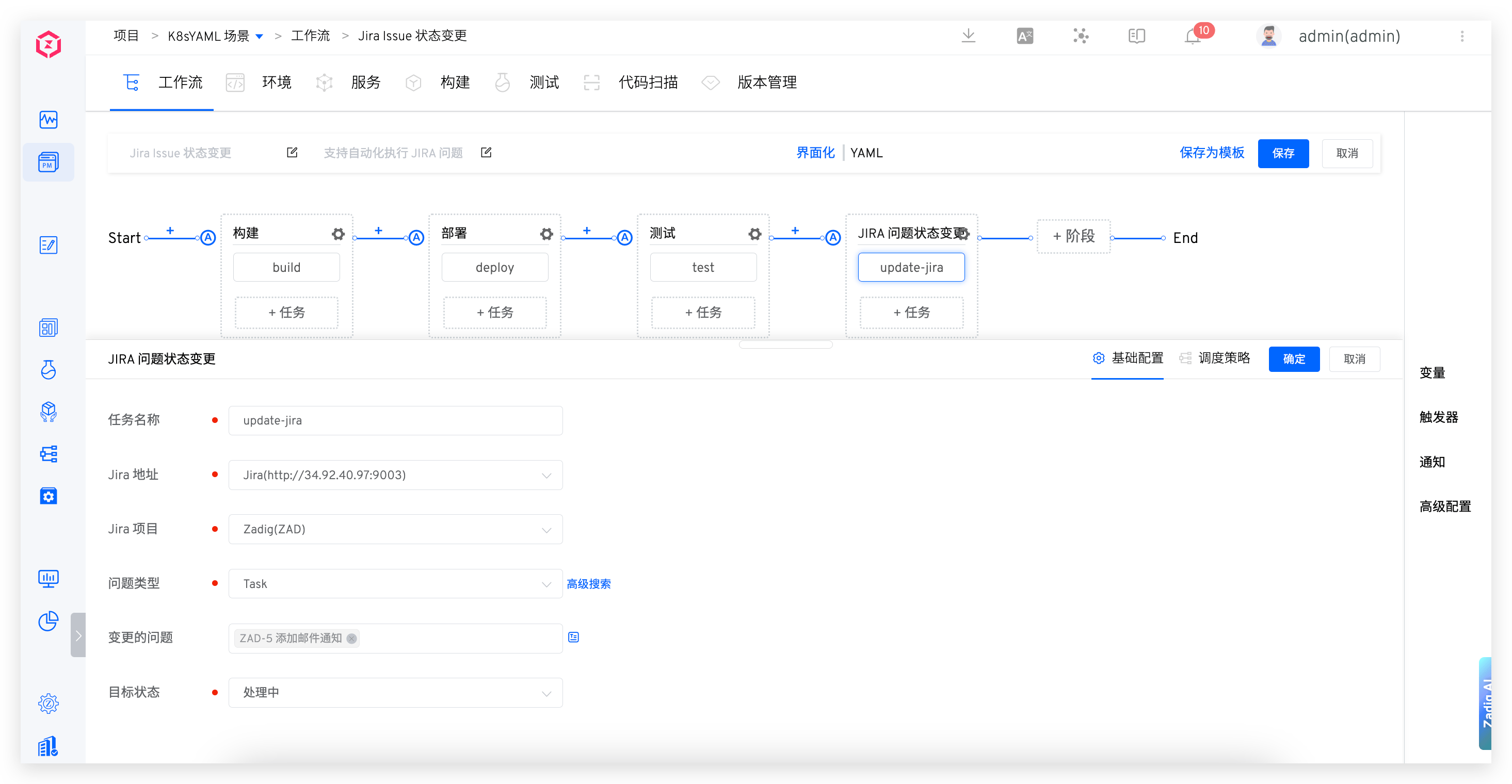

# JIRA 问题状态变更

可以在完成工作流某个阶段后，自动变更 JIRA 对应项目下 Issue 的状态。

参数说明：

• 任务名称：在同一个工作流中，任务名称需唯一。
• Jira 项目：选择 Jira 空间下对应的项目。
• 问题类型：可根据需要选择对应类型。
• JQL 搜索：在高级搜索中，支持使用 JQL 语句搜索问题，请确保 JQL 语句的正确性。
• 变更的问题：选择所需变更的问题，参考 变量赋值。
• 目标状态：选择需要变更到的状态。

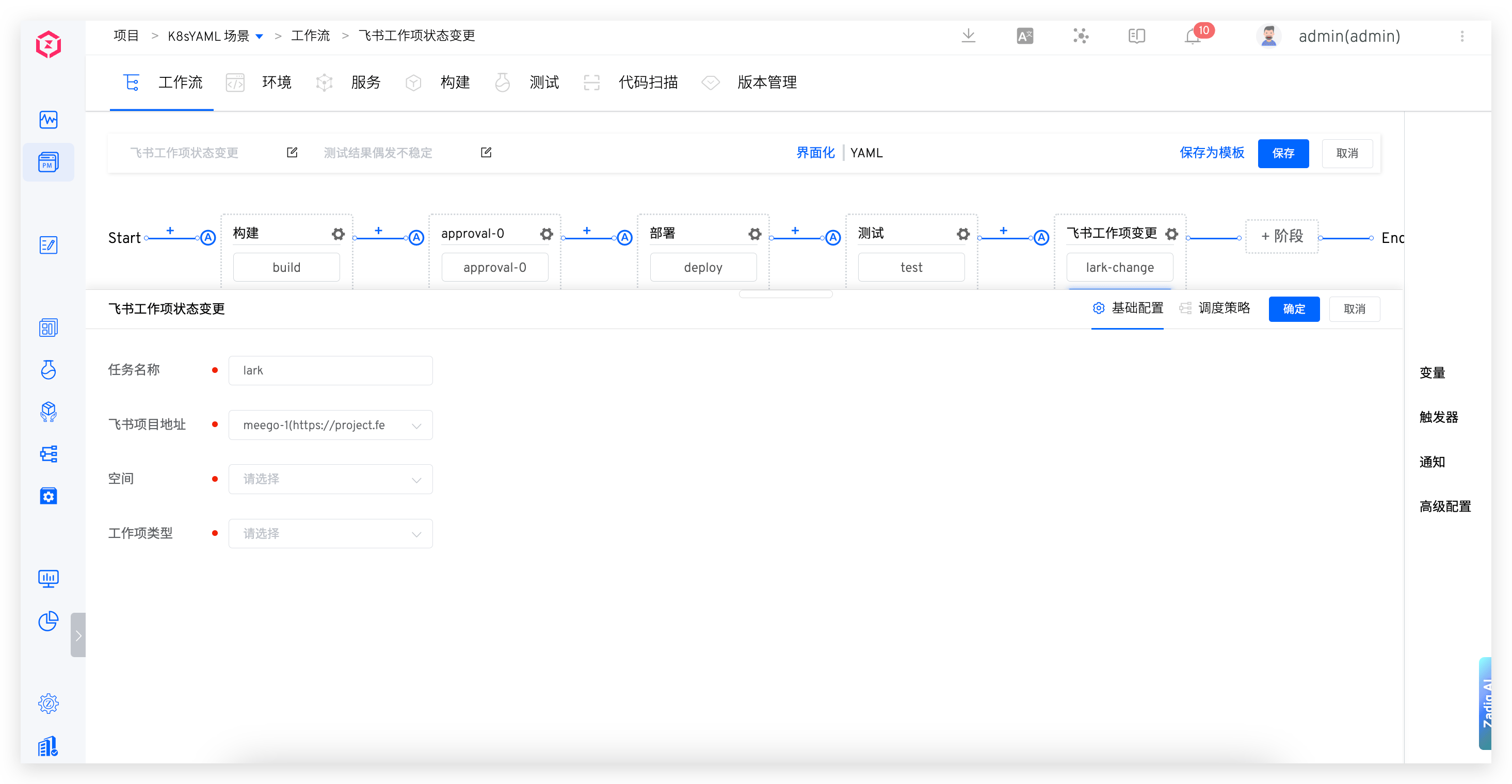

# 飞书工作项状态变更

可以在完成工作流某个阶段后，自动变更飞书对应空间下的工作项状态。

参数说明：

• 任务名称：在同一个工作流中，任务名称需唯一。
• 空间：选择所需的飞书空间。
• 工作项类型：可根据需要选择对应类型。

执行工作流时，选择所需变更的工作项和对应的目标状态，点击执行后，飞书项目状态将完成自动变更。

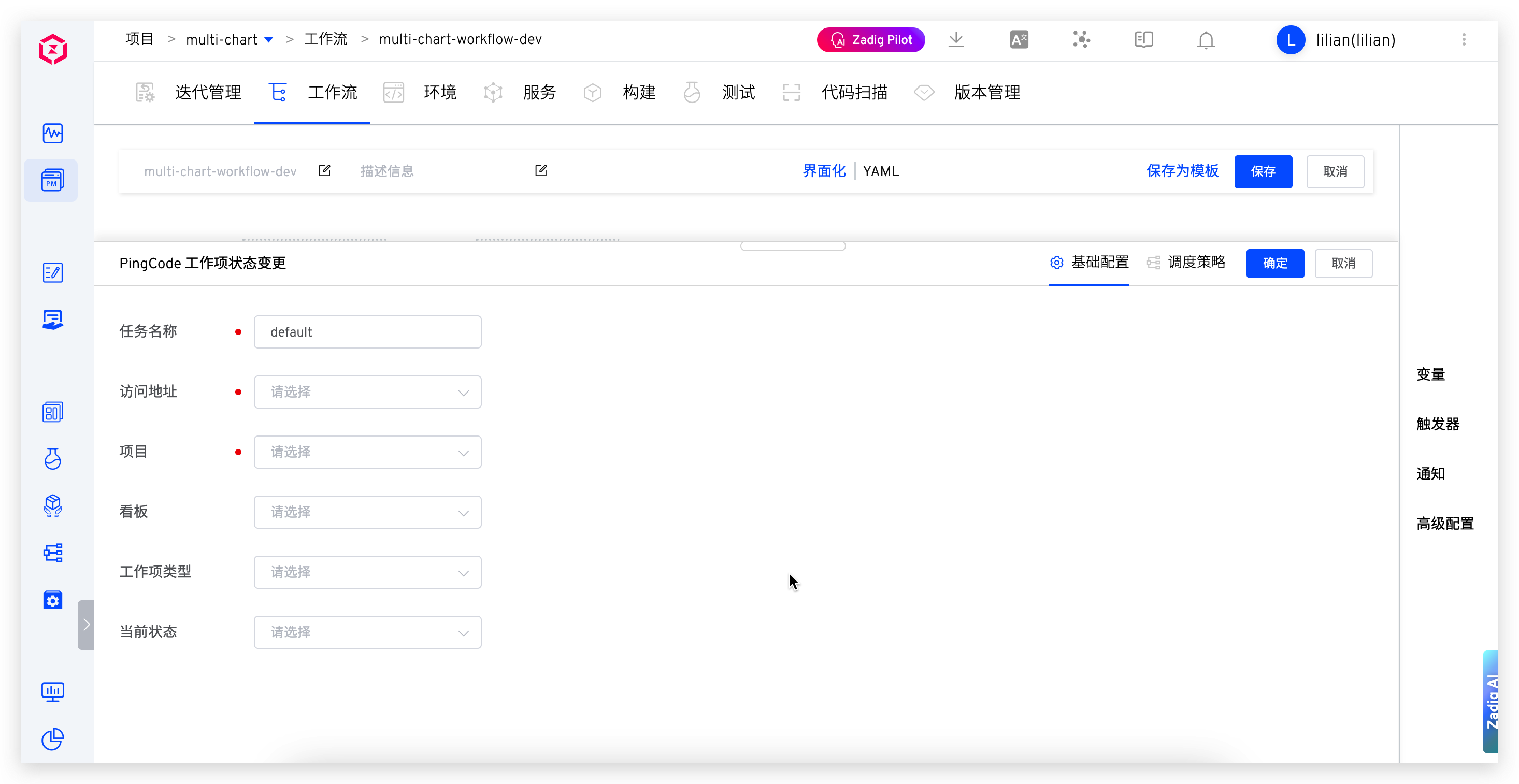

# PingCode 工作项状态变更

可以在完成工作流某个阶段后，自动变更 PingCode 对应项目下工作项的状态。

参数说明：

• 任务名称：在同一个工作流中，任务名称需唯一。
• 访问地址：选择已绑定的 PingCode 访问地址。
• 项目：选择 PingCode 空间下对应的项目。
• 看板：选择项目下的看板，用于过滤工作项。
• 工作项类型：可根据需要选择对应类型，用于过滤工作项。
• 当前状态：选择需要变更的工作项当前状态，用于过滤工作项。

执行工作流时，选择所需变更的工作项和对应的目标状态，点击执行后，PingCode 工作项状态将完成自动变更。

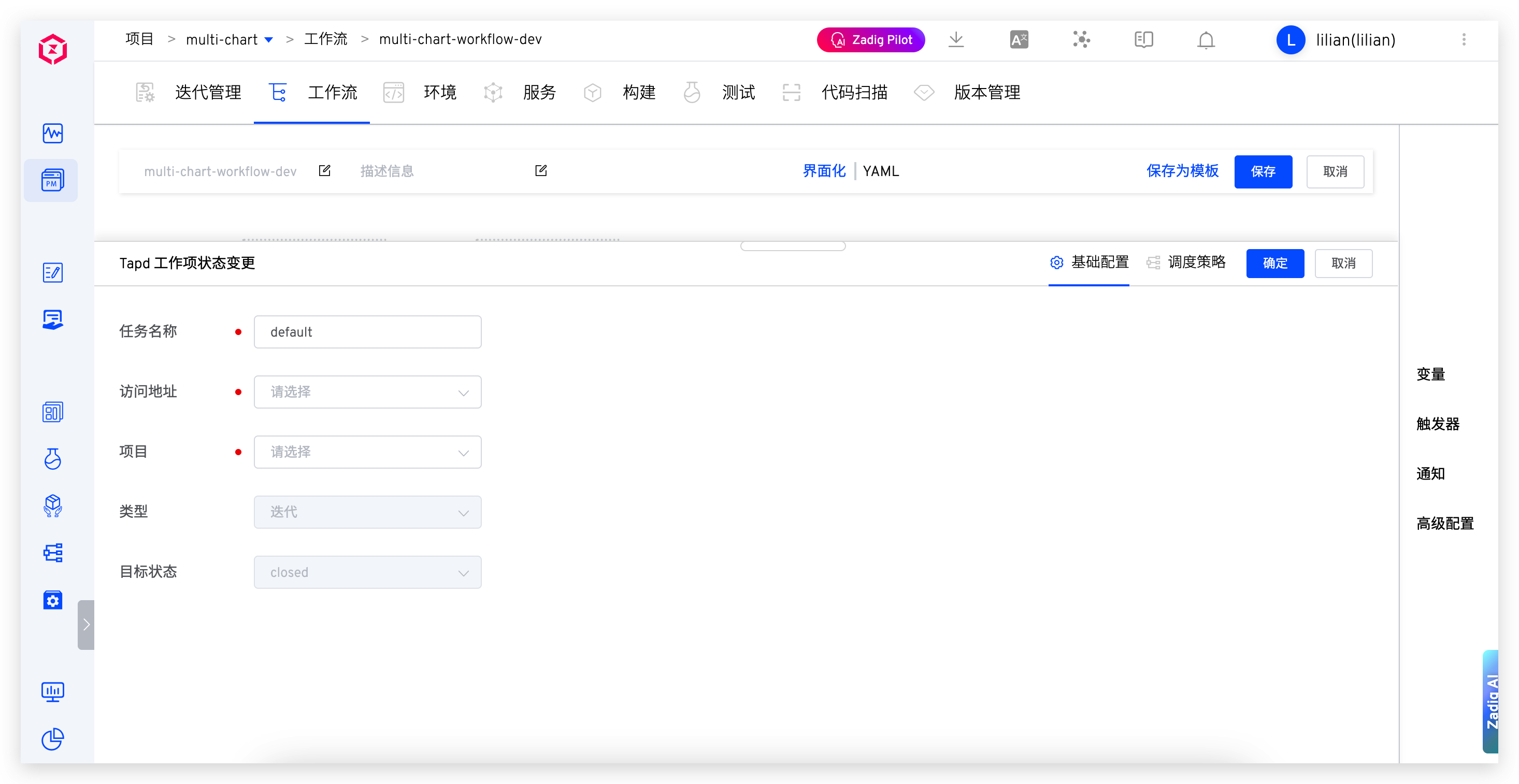

# Tapd 工作项状态变更

可以在完成工作流某个阶段后，自动变更 Tapd 对应项目下工作项的状态。

参数说明：

• 任务名称：在同一个工作流中，任务名称需唯一。
• 访问地址：选择已绑定的 Tapd 访问地址。
• 项目：选择 Tapd 空间下对应的项目。
• 类型：目前仅支持迭代。
• 目标状态：迭代变更目标状态，目前仅支持关闭。

执行工作流时，选择所需变更的工作项，点击执行后，Tapd 工作项状态将完成自动变更。

# 配置变更

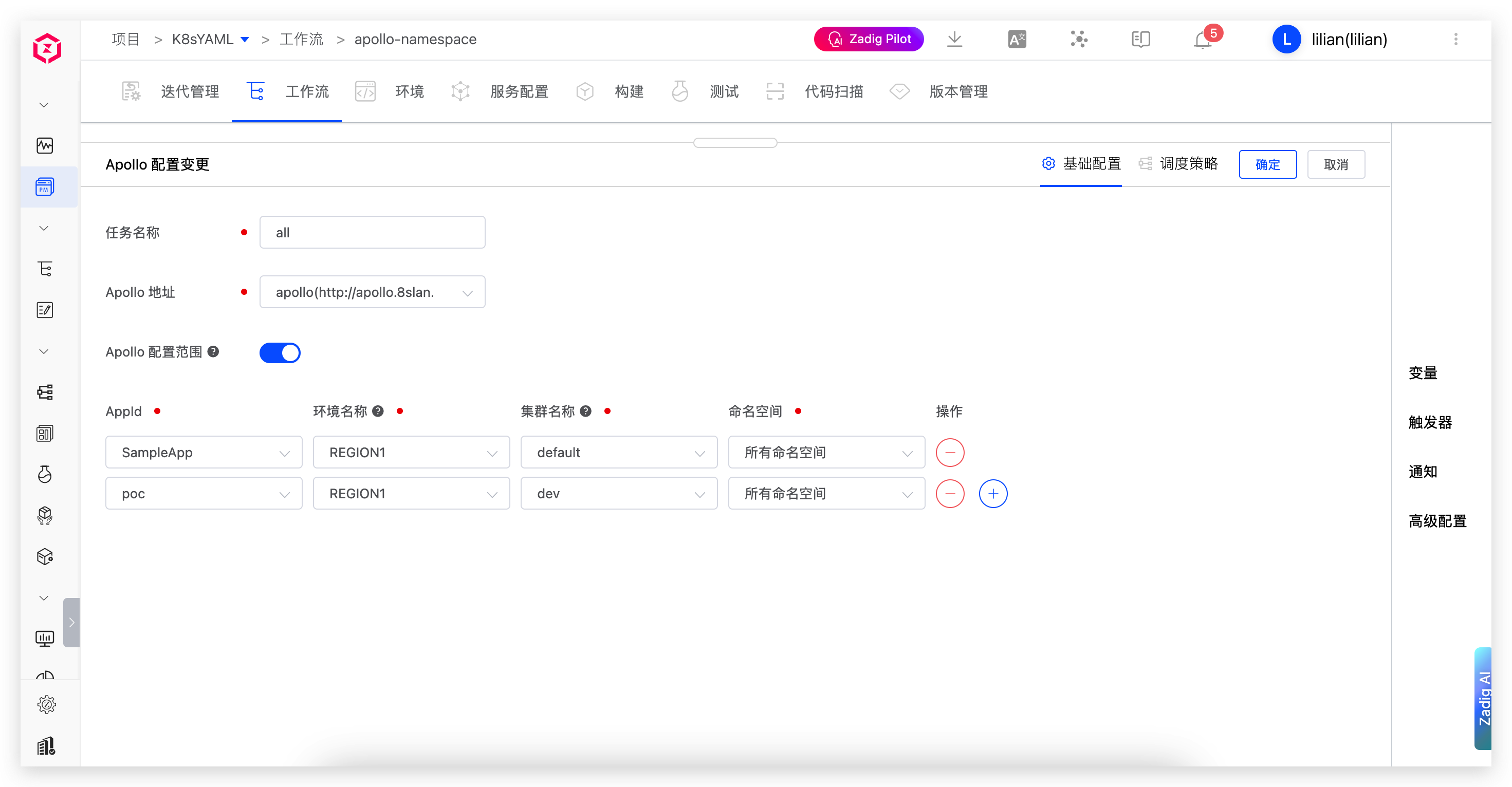

# Apollo 配置变更

通过工作流的任务执行，支持同时对 Apollo 管理的多份配置进行变更。

参数说明：

• 任务名称：在同一个工作流中，任务名称需唯一。
• Apollo 地址：选择已绑定过的 Apollo 地址，如需添加可前往 Apollo 配置 查看详情。
• Apollo 配置范围：配置可变更的配置范围，关闭时列出 Apollo 中所有配置。支持 TEXT、JSON、XML、YAML、HTML、Properties 等格式。命名空间支持选择「所有」，执行工作流时会列出所选集群下的所有命名空间。

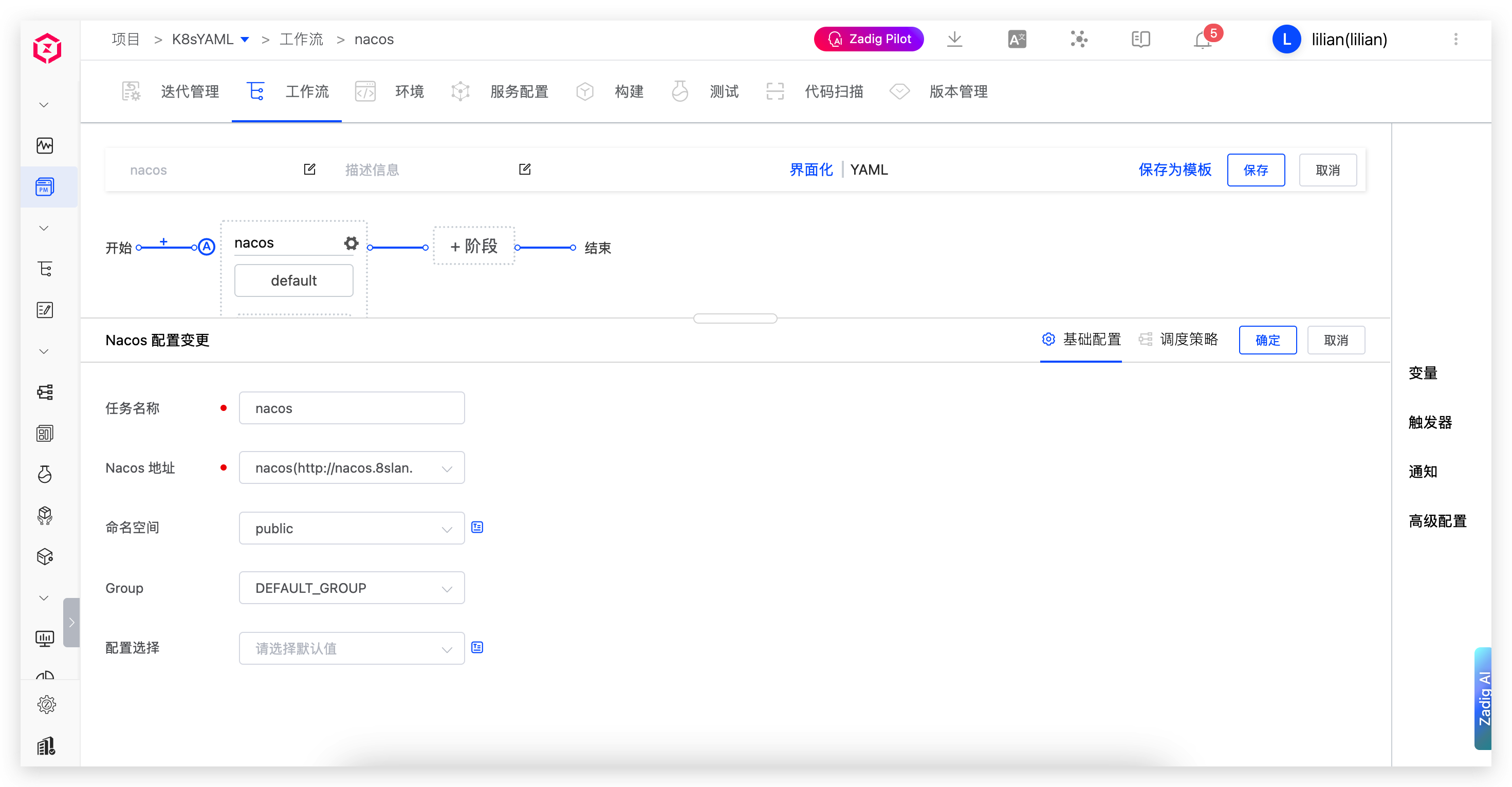

# Nacos 配置变更

通过工作流的任务执行，支持同时对 Nacos 管理的多份配置进行变更。执行完成后，支持工作流 nacos 配置回滚，回滚到变更之前的配置版本。

参数说明：

• 任务名称：在同一个工作流中，任务名称需唯一。
• Nacos 地址：选择已绑定过的 Nacos 地址，如需添加可前往 Nacos 配置 查看详情。
• 命名空间：选择所需的命名空间
• Group：选择组过滤配置
• 配置：选择对应的配置，可多选。

# 数据变更

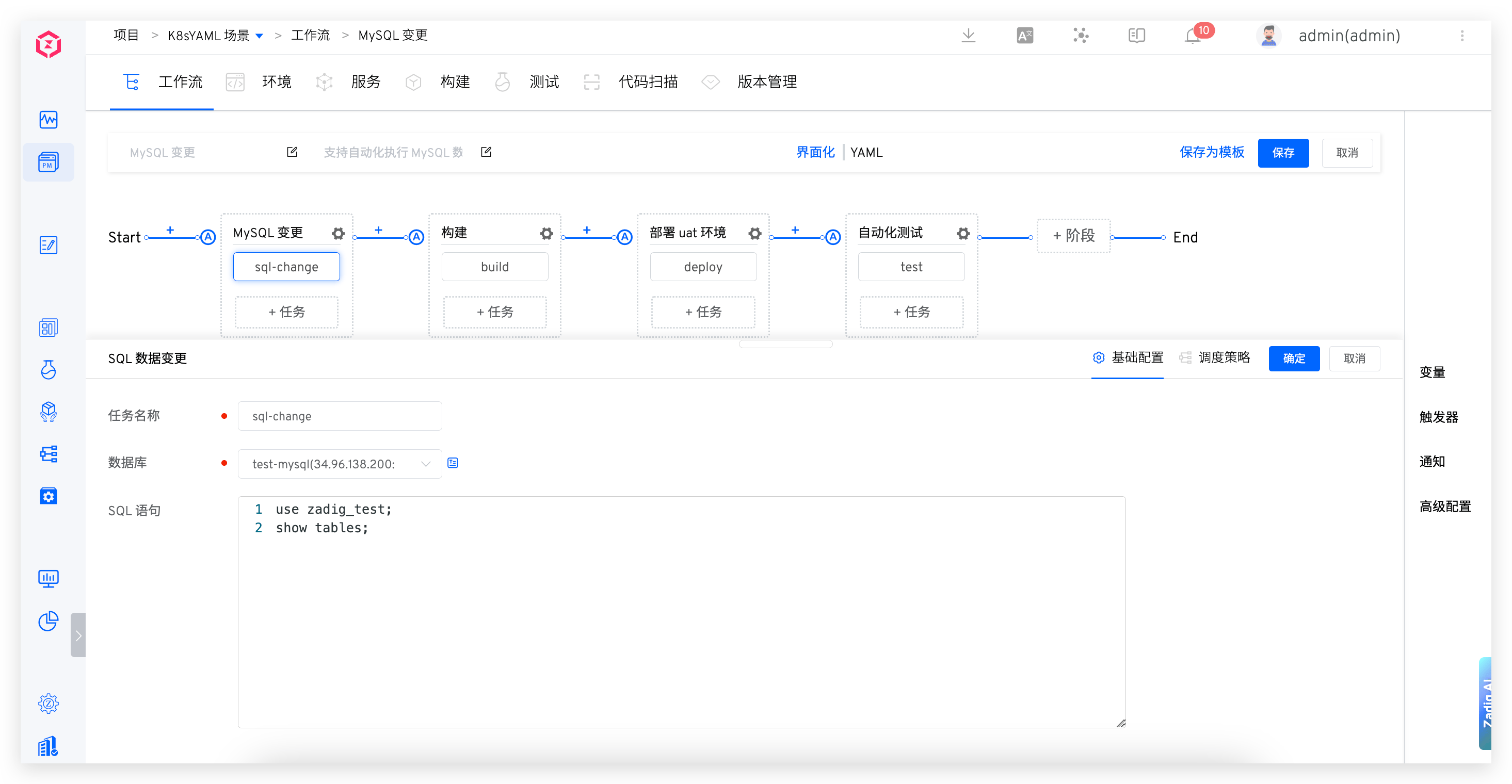

# SQL 数据变更

可针对指定数据库执行 SQL 命令，结合构建等任务一起使用，可实现数据、代码一站式变更。支持 SQL 数据回滚，回滚 SQL 脚本自行提供。

参数说明：

• 数据库：选择要执行变更的数据库，需提前在系统中集成
• SQL 语句：变更的 SQL 语句，支持多行，请在 SQL 语句中指定使用的数据库名称

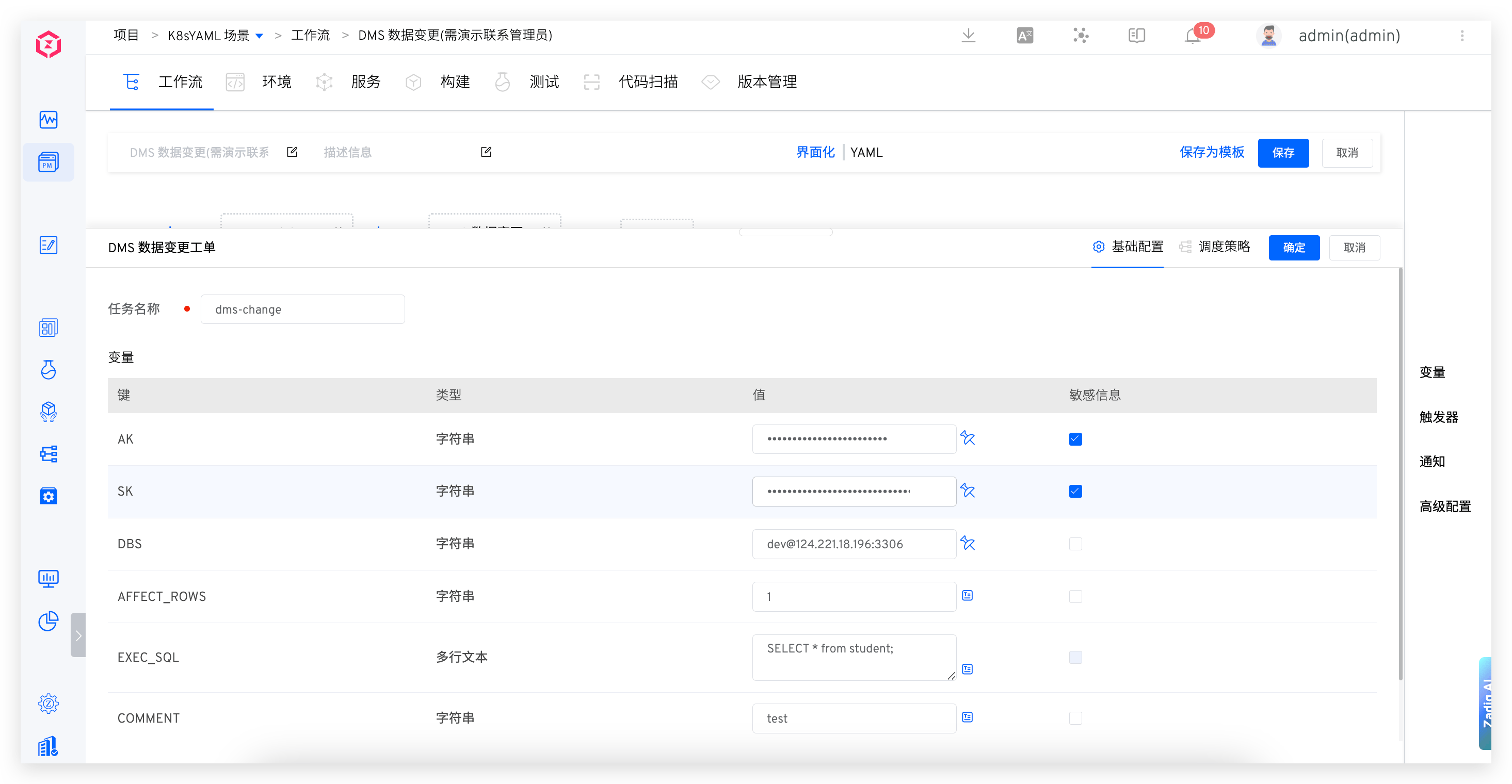

# DMS 数据变更工单

自动向阿里 DMS 提交 SQL 变更工单并等待工单完成。

参数说明：

• AK：阿里云账号的 AK
• SK：阿里云账号的 SK
• DBS：需要执行变更的数据库，比如：test@127.0.0.1:3306,test@127.0.0.2:3306
• AFFECT_ROWS：影响行数
• EXEC_SQL：需要执行的 SQL 语句
• COMMENT：工单评论信息

# 服务监测

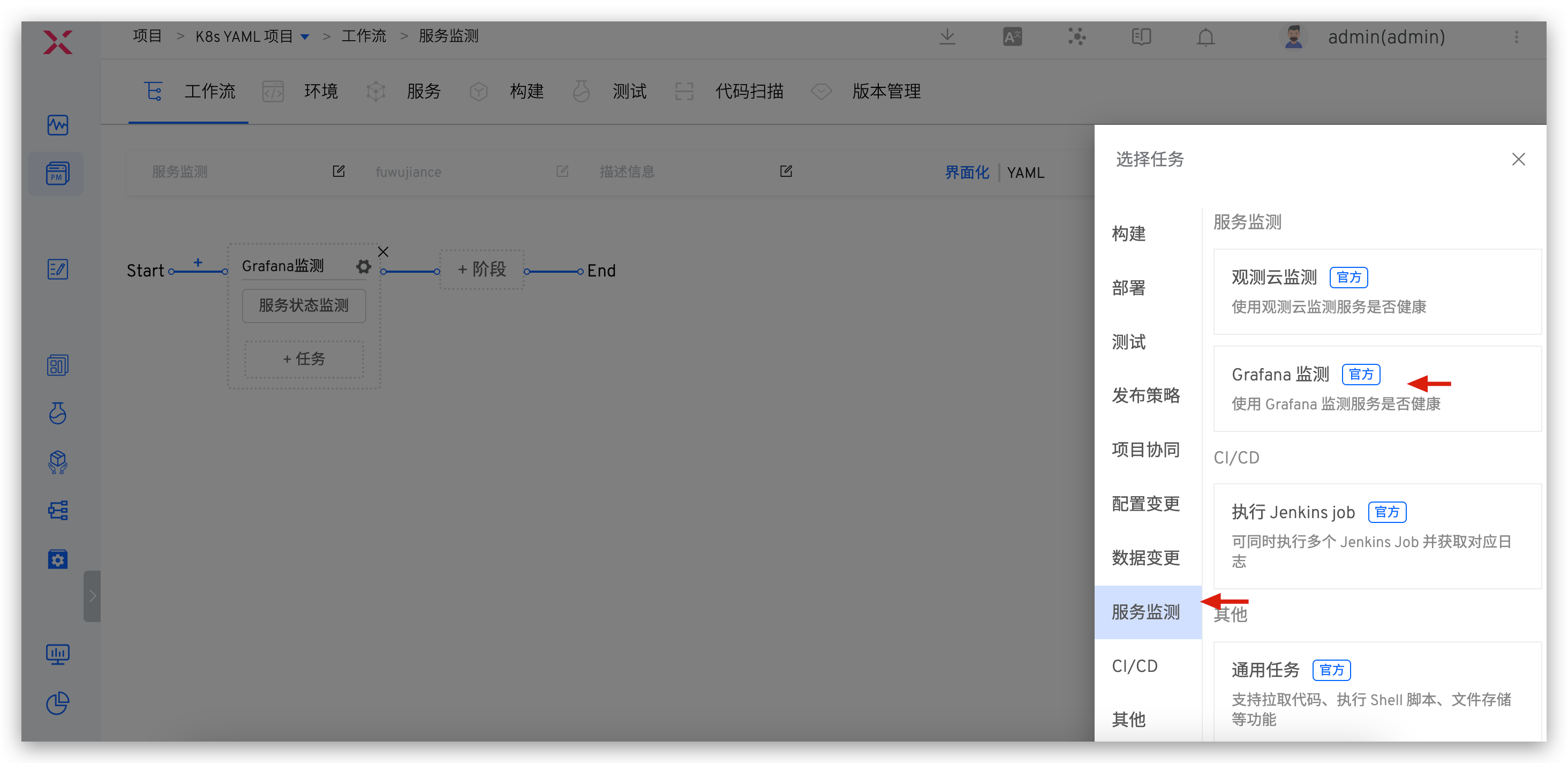

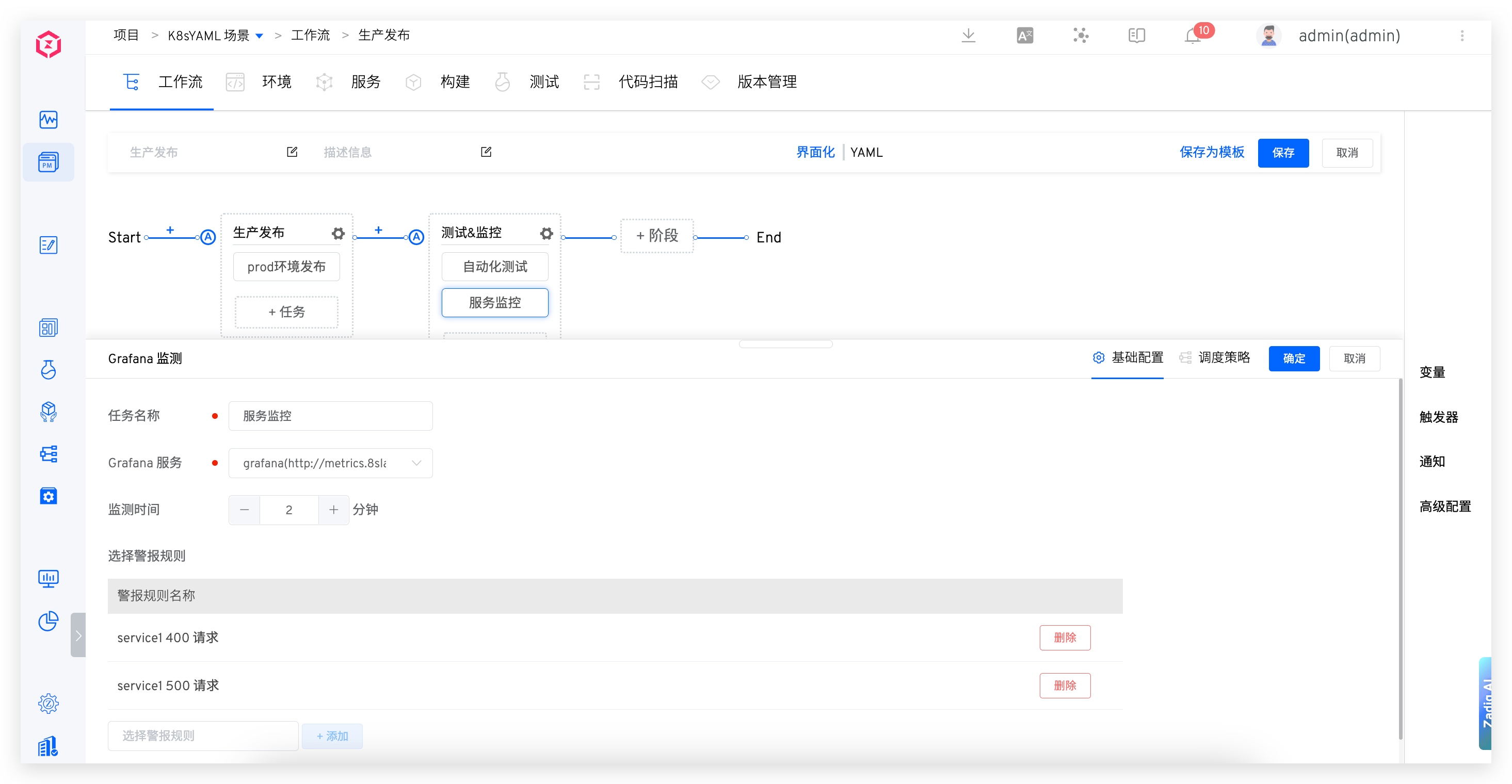

# Grafana 监测

使用 Grafana 对服务在指定监测时间内进行健康监测。

参数说明：

• Grafana 服务：选择系统集成中配置的 Grafana 监测系统
• 监测时间：配置 Grafana 监测时间
• 选择警报规则：选择 Grafana 系统中的配置的警报规则
• 失败策略：配置工作流任务失败的策略，包括以下两种
  • 单个监控异常任务立即失败：只要有一个监测器结果异常，工作流任务就失败结束，不会等待所有监测器执行完毕
  • 所有监控完成后存在异常时任务失败：所有监控器执行完毕后有异常结果时，工作流任务才失败

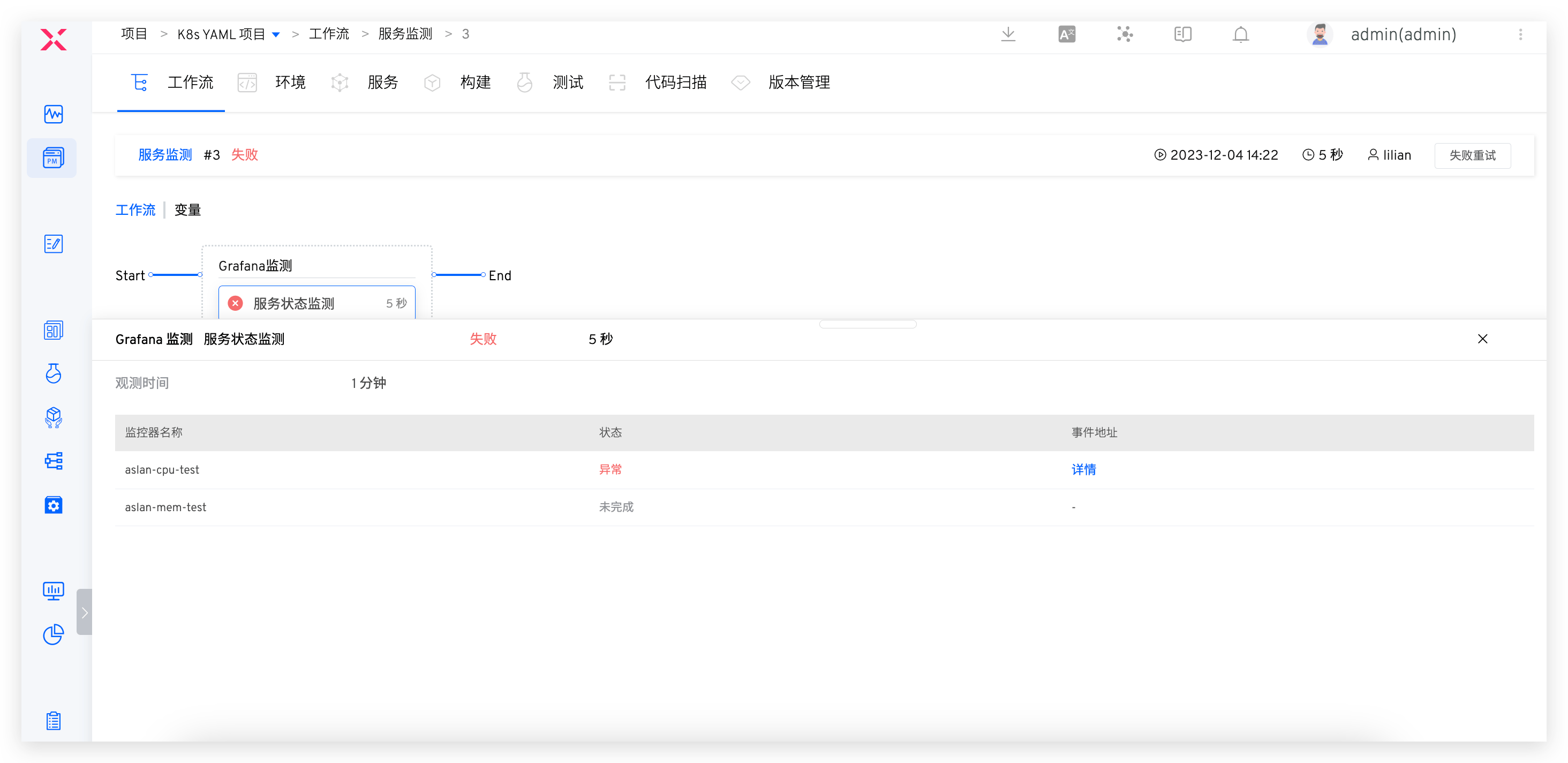

监测异常时，可点击查看事件详情分析服务是否健康。

# CI/CD

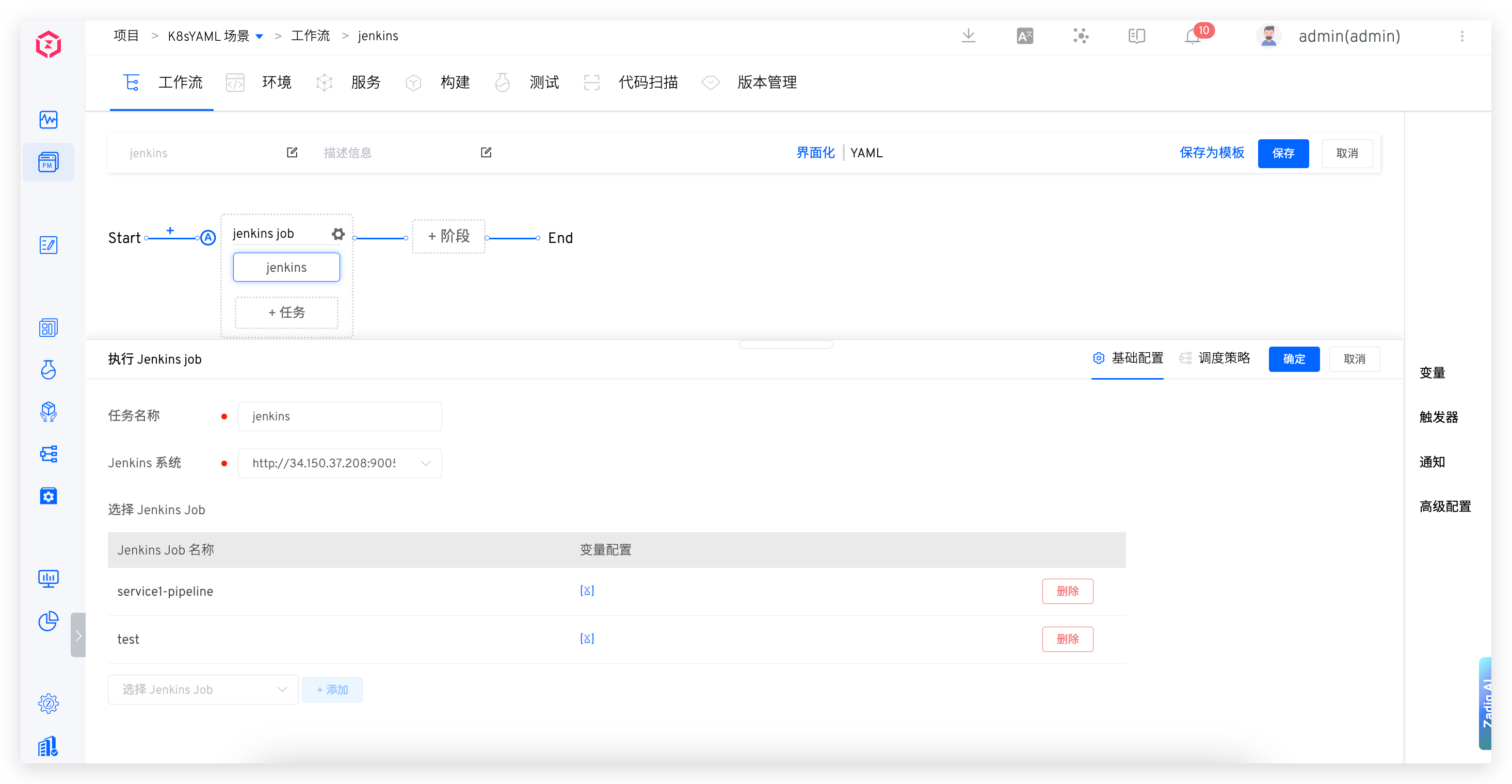

# 执行 Jenkins Job

支持使用工作流执行多个 Jenkins Job。
具体配置方式：在工作流中 添加执行 Jenkins Job 任务 -> 选择 Jenkins 系统 -> 添加多个 Jenkins Job -> 配置 Jenkins Job 中的参数即可。

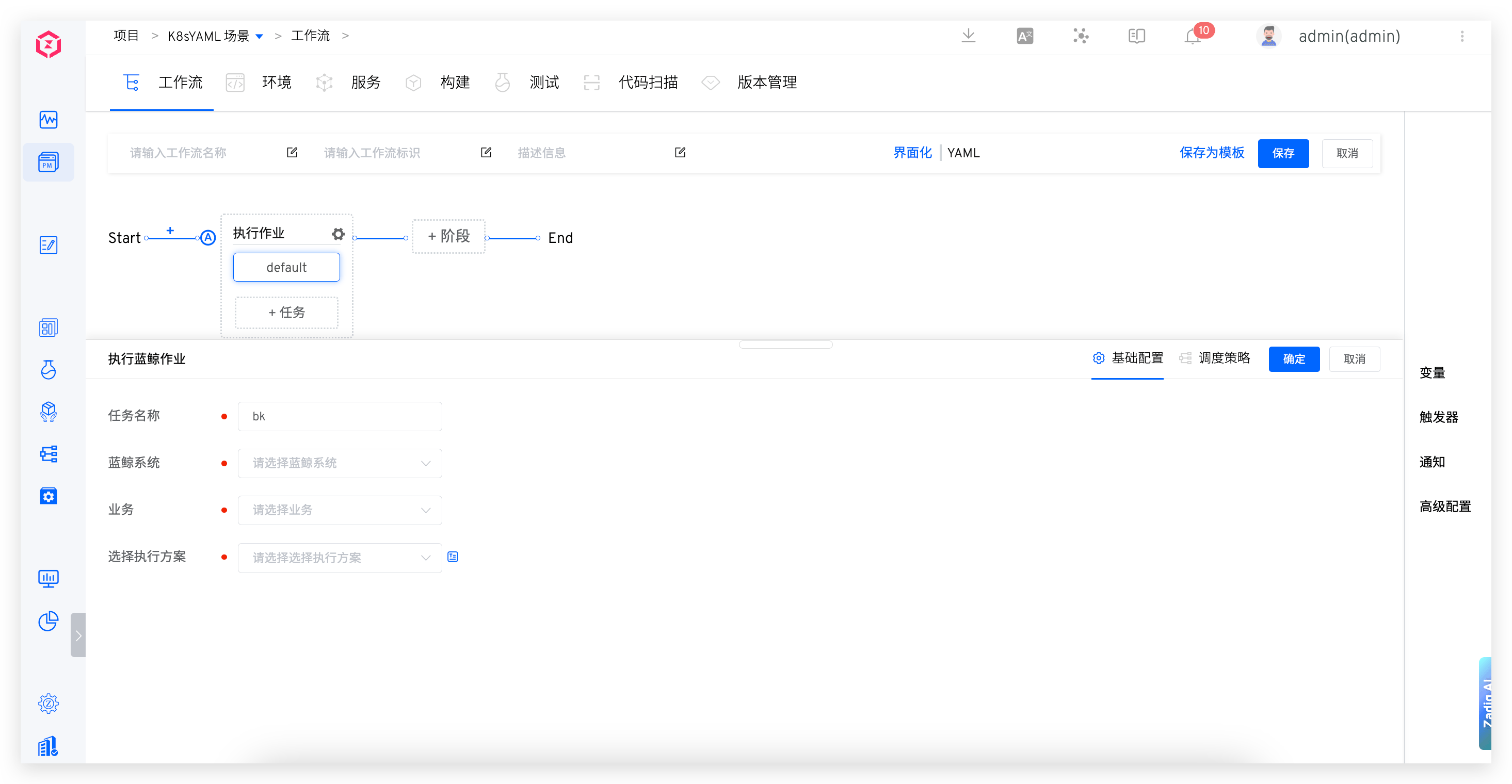

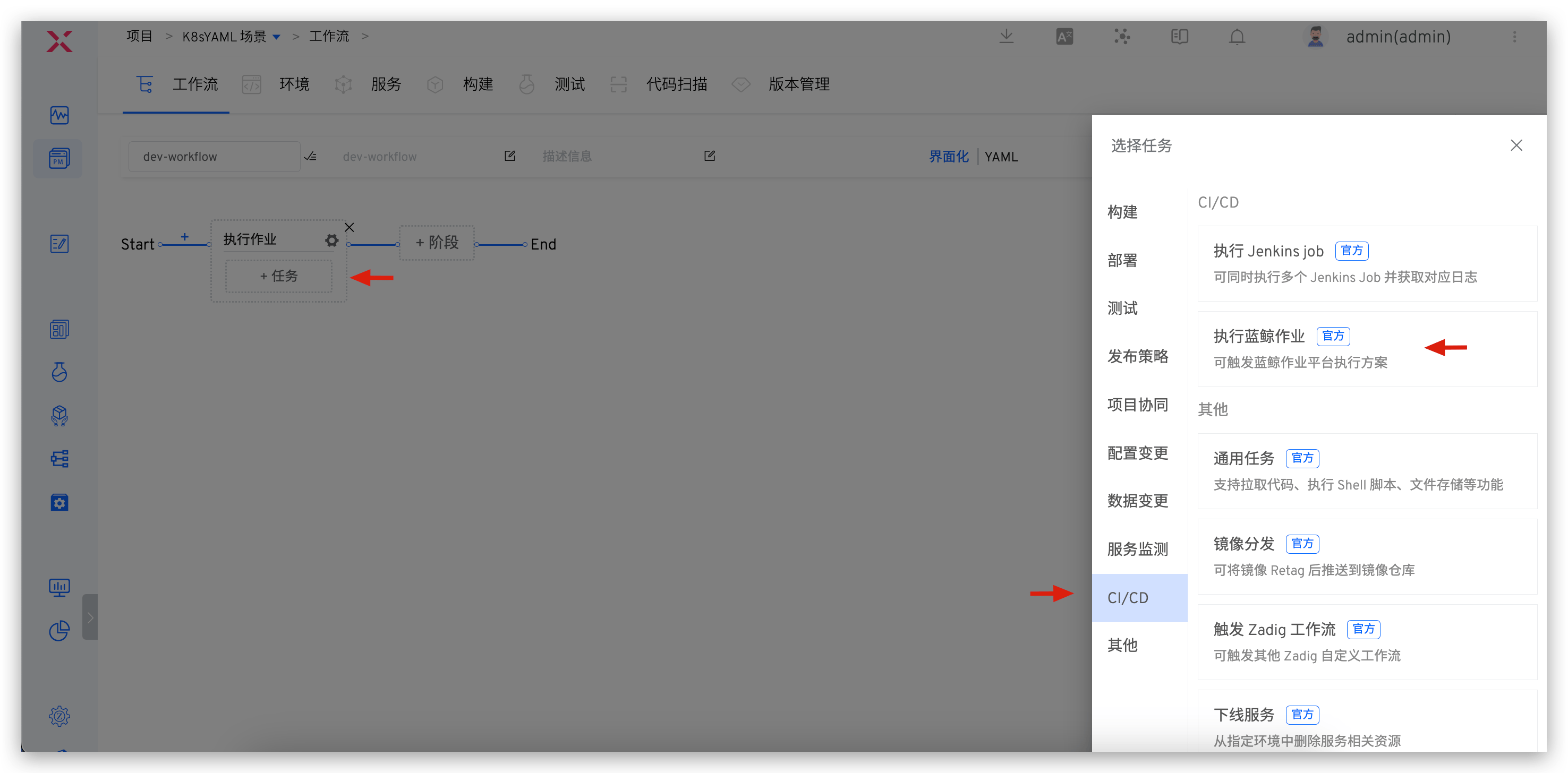

# 执行蓝鲸作业

可触发蓝鲸作业平台执行方案。

参数说明：

• 蓝鲸系统：选择系统集成中配置的蓝鲸系统
• 业务：蓝鲸中的业务单元
• 执行方案：选择蓝鲸系统中的预定义的执行方案

# 其他

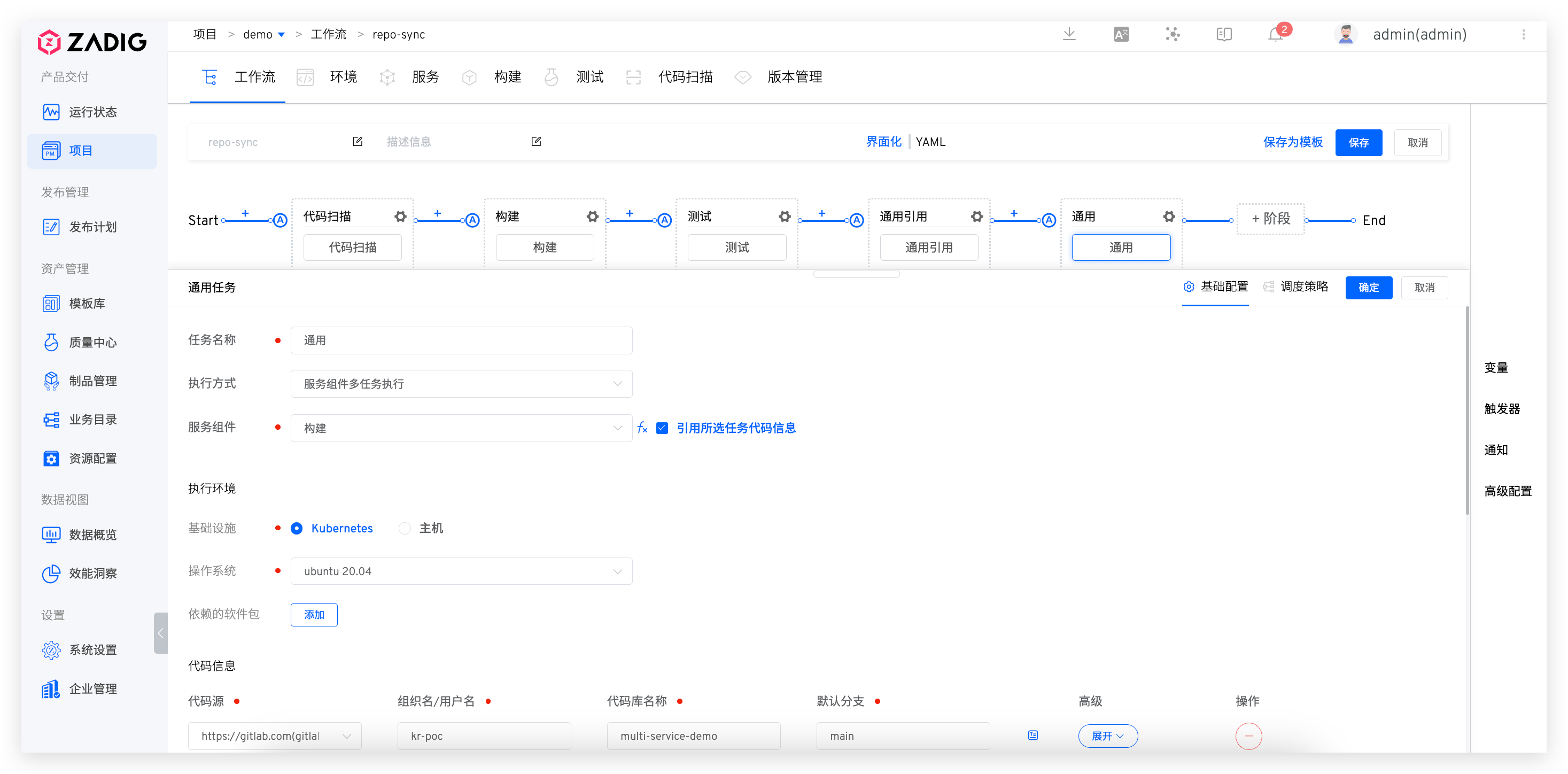

# 通用任务

支持拉取代码、执行 Shell 脚本、文件存储等功能。

• 执行方式：
  • 单任务执行：只执行一个任务
  • 服务组件多任务执行：根据选择的服务组件分成多个任务执行
    • 服务组件：支持运行时输入和前置构建任务两种配置方式，前置任务中如果有代码信息，那么可以选择引用所选任务的代码信息，如果代码扫描任务的代码库和所选任务的一致，那么执行工作流时只需在前置任务选择服务组件和代码信息，代码扫描任务将自动引用相应输入。
• 执行环境：参考 构建环境配置
• 代码信息：为通用任务配置代码库，支持直接配置和使用变量赋值两种方式
  • 直接配置：具体字段说明可参考 代码信息
  • 使用变量：配置代码库类型的工作流变量后，将此处代码源的值设置为全局变量/其他任务输出，配置工作流变量可参考 变量
• 变量：为通用任务配置自定义变量，变量赋值支持三种方式，参考 变量赋值
• 添加步骤：包括添加 Shell 脚本执行以及文件存储，可参考 更多构建配置
• 高级配置：参考 高级配置
  • 其中，选择集群 配置来源支持运行时输入和固定值。

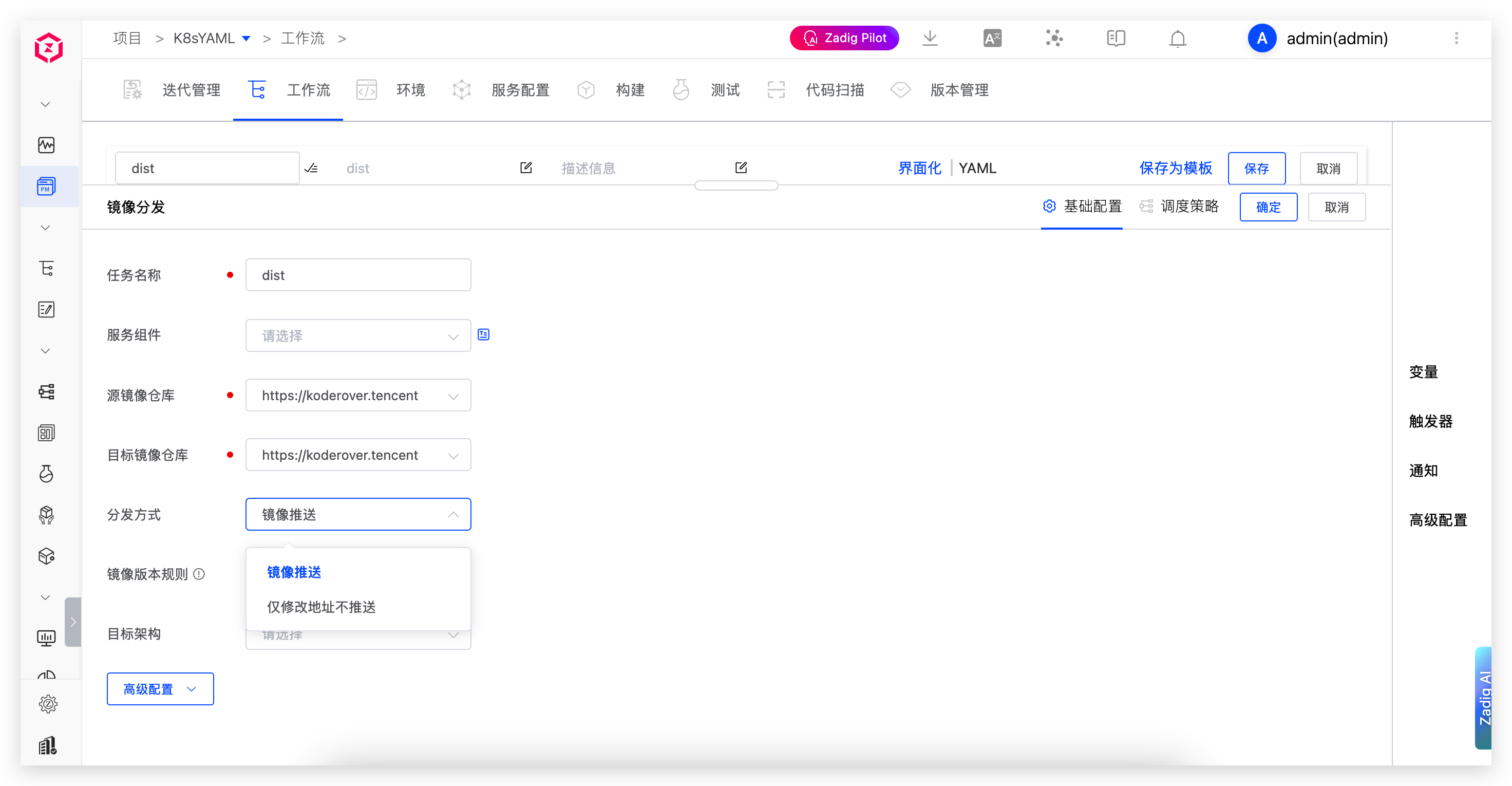

# 镜像分发

可将镜像推送到指定镜像仓库。

参数说明：

• 任务名称：在同一个工作流中，任务名称需唯一。
• 服务组件：需要做镜像分发的服务组件，支持手动输入和其他任务输出两种方式。
• 源镜像仓库：待分发的镜像来源。
• 目标镜像仓库：镜像分发的目标仓库。
• 分发方式：
  • 镜像推送：将镜像 retag 后推送目标镜像仓库
  • 仅修改地址不推送：仅修改镜像地址，不推送到目标镜像仓库。可自行使用云厂商镜像多区域同步，即 Zadig 只负责进行镜像地址转换，确保后续任务能够获取到正确的镜像地址，而实际的镜像同步则由云厂商完成。
• 镜像版本规则：开启并配置规则，镜像分发任务将根据指定规则生成目标镜像的版本，支持以下变量和常量组合的方式来配置。

执行镜像分发任务时，所有服务的镜像版本都按照配置中的规则生成。

除上述变量外，还支持使用前置任务中输出的变量，参考 输出变量。

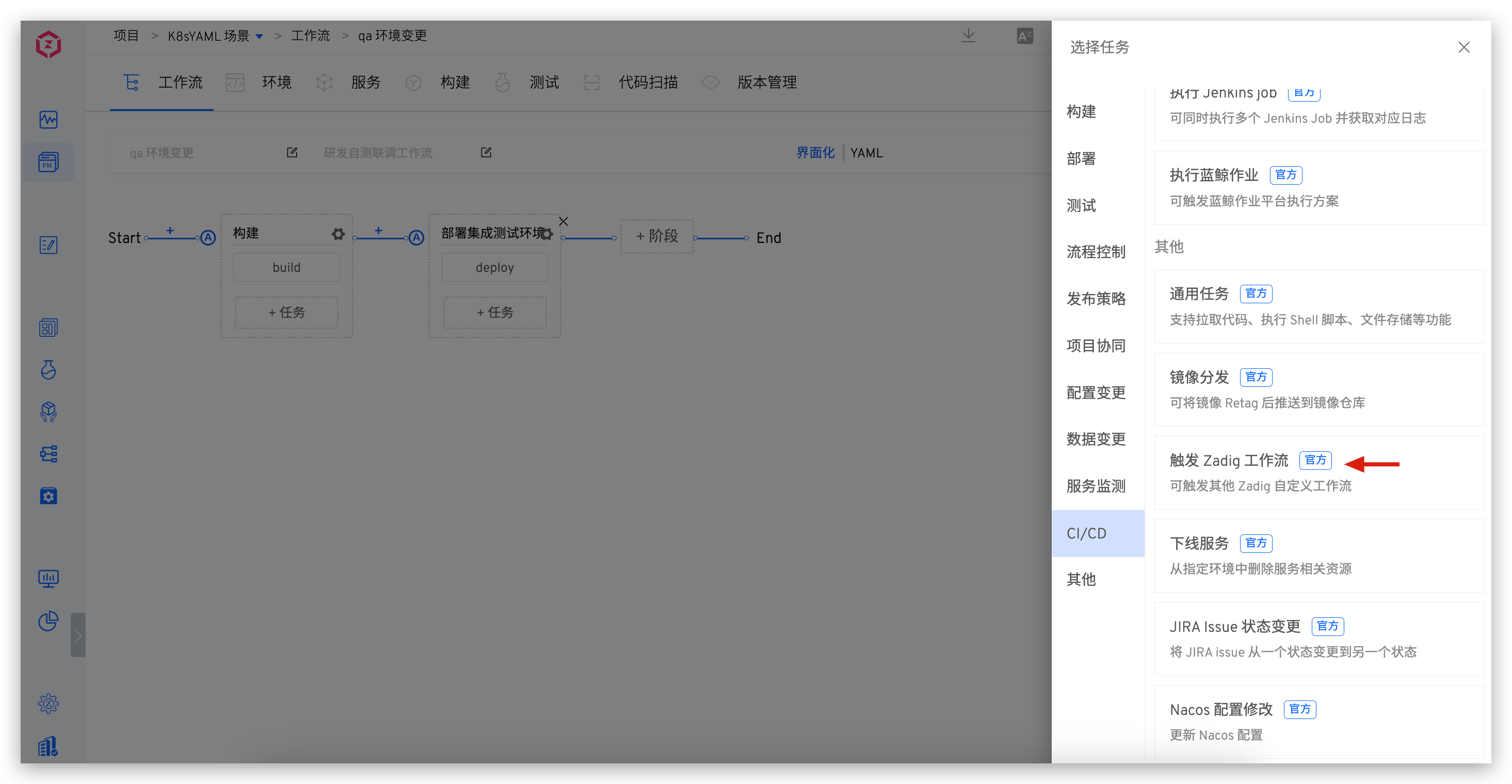

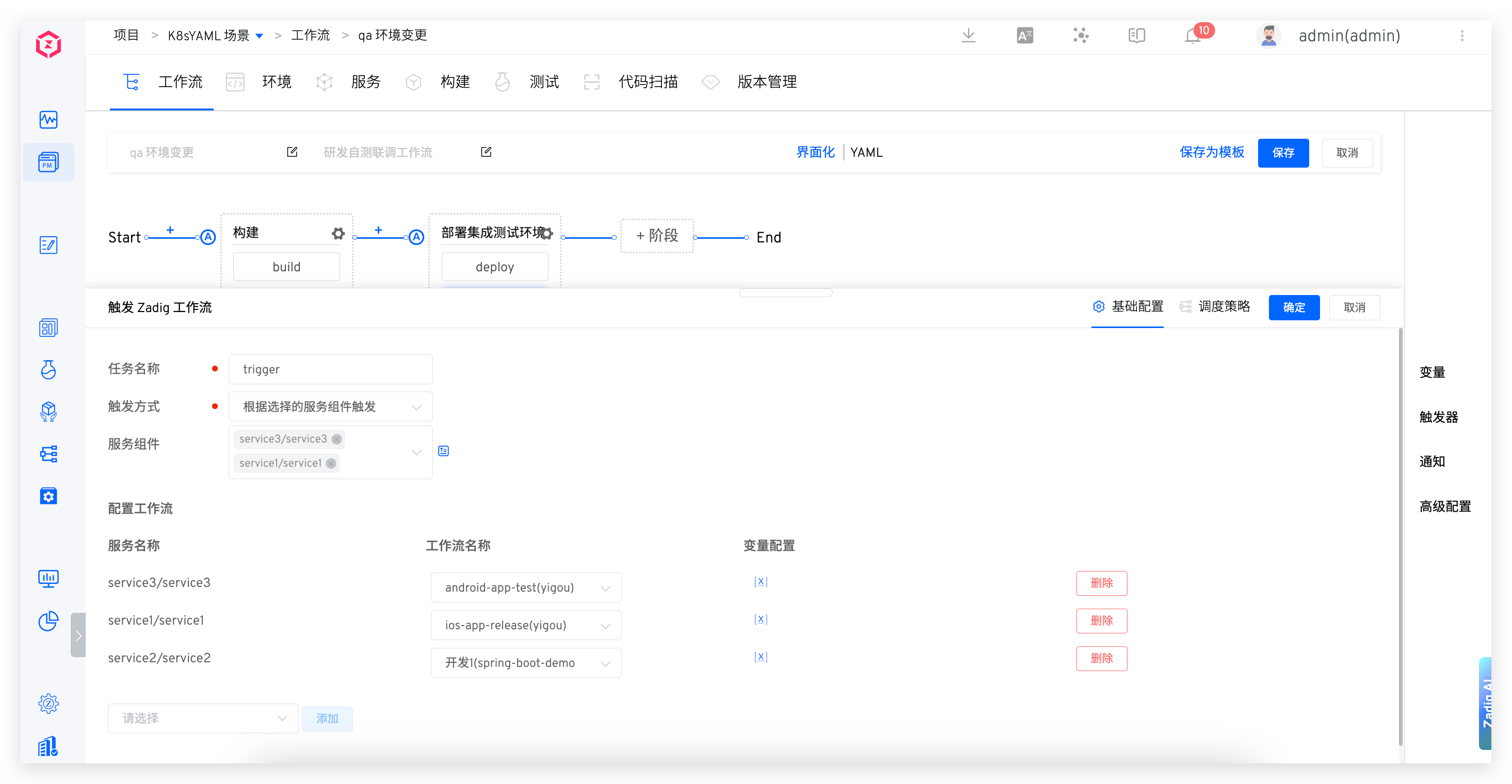

# 触发 Zadig 工作流

可触发其他 Zadig 工作流。

• 被触发的工作流需要满足条件：仅包含通用任务/自定义任务/触发 Zadig 工作流任务
• 可触发所有项目的工作流

支持触发所有工作流，或指定服务组件和工作流的对应关系触发部分工作流。

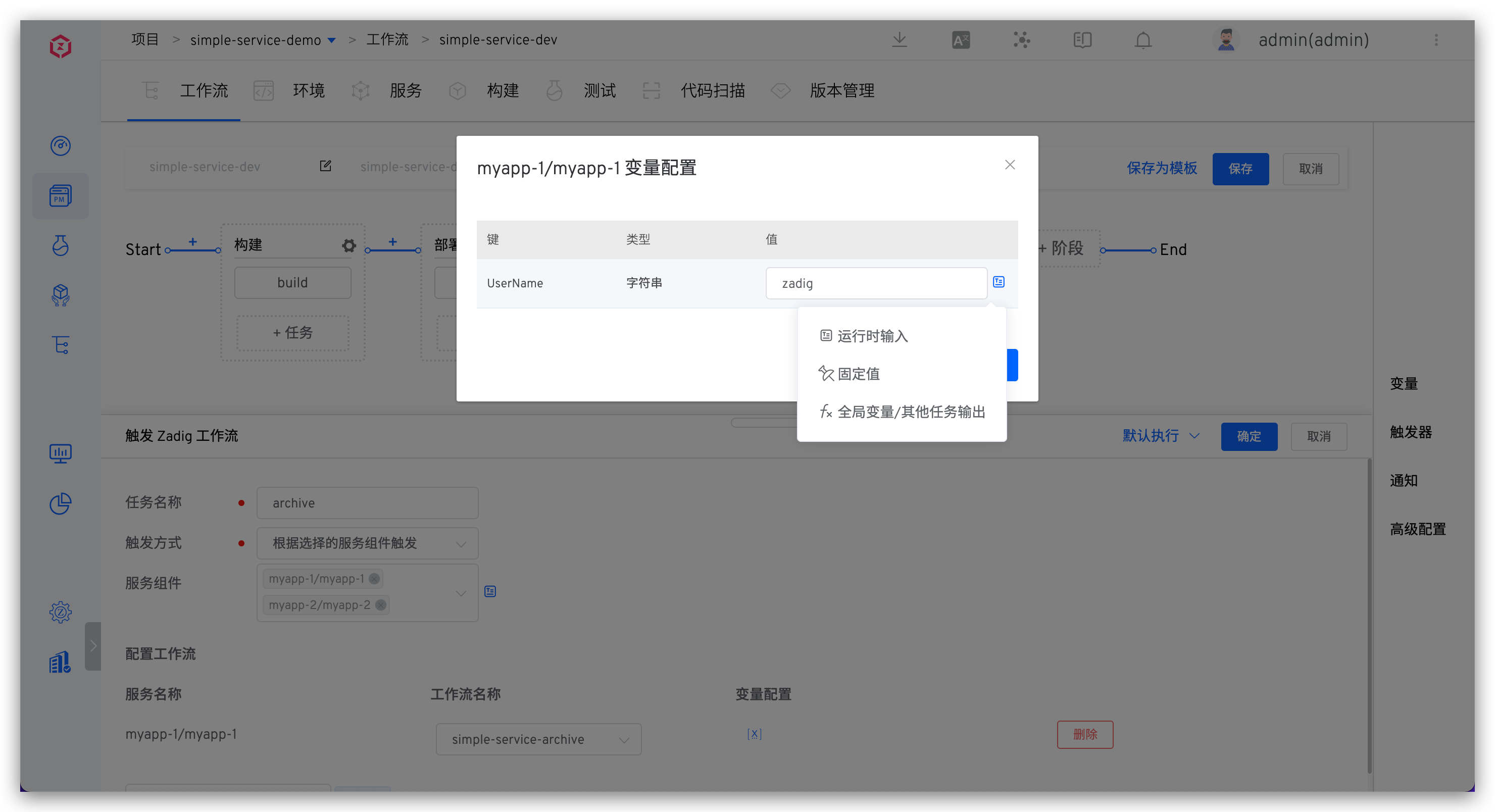

点击变量配置可对被触发工作流中的自定义变量进行配置，实现跨工作流、跨项目的变量传递。工作流自定义变量请参考 自定义变量。

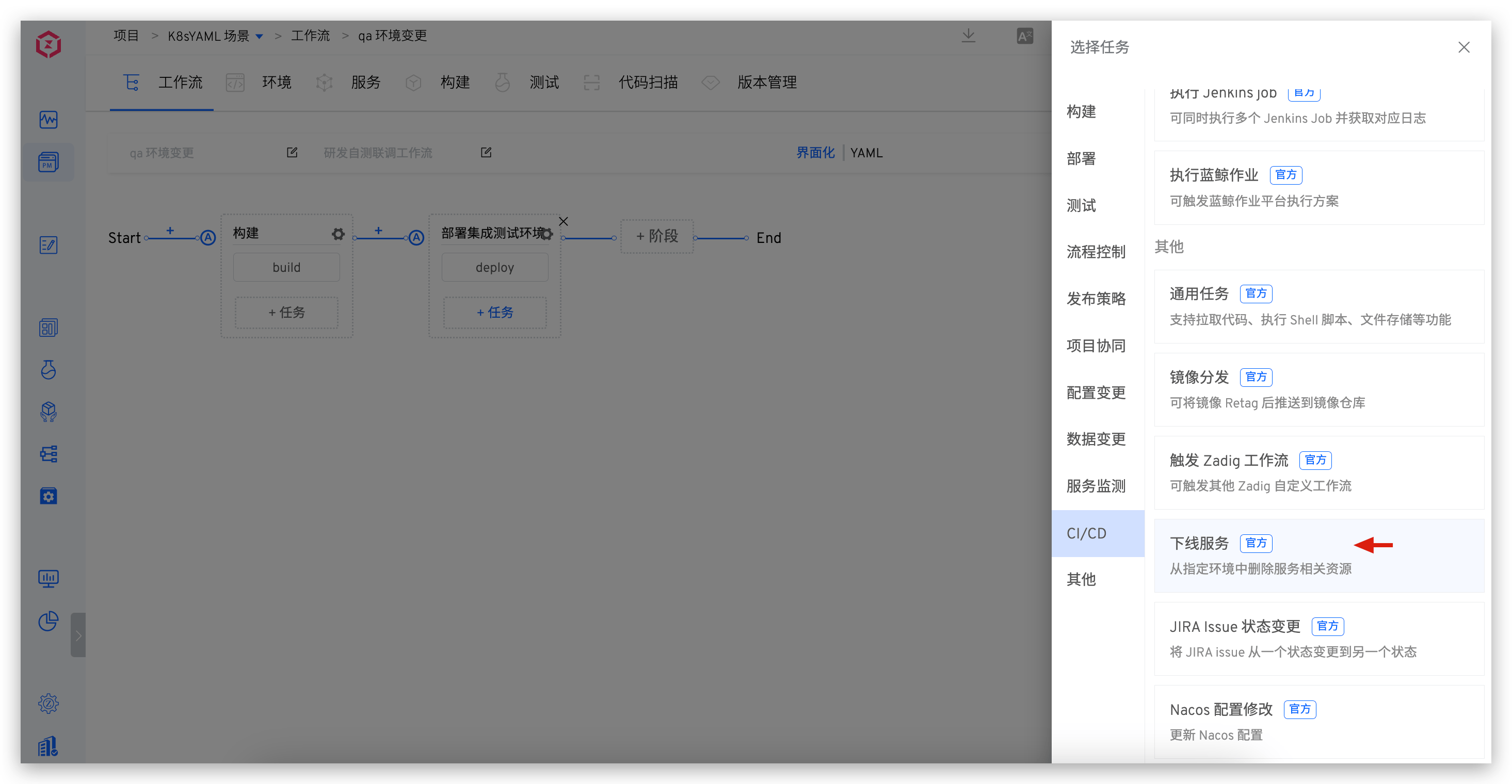

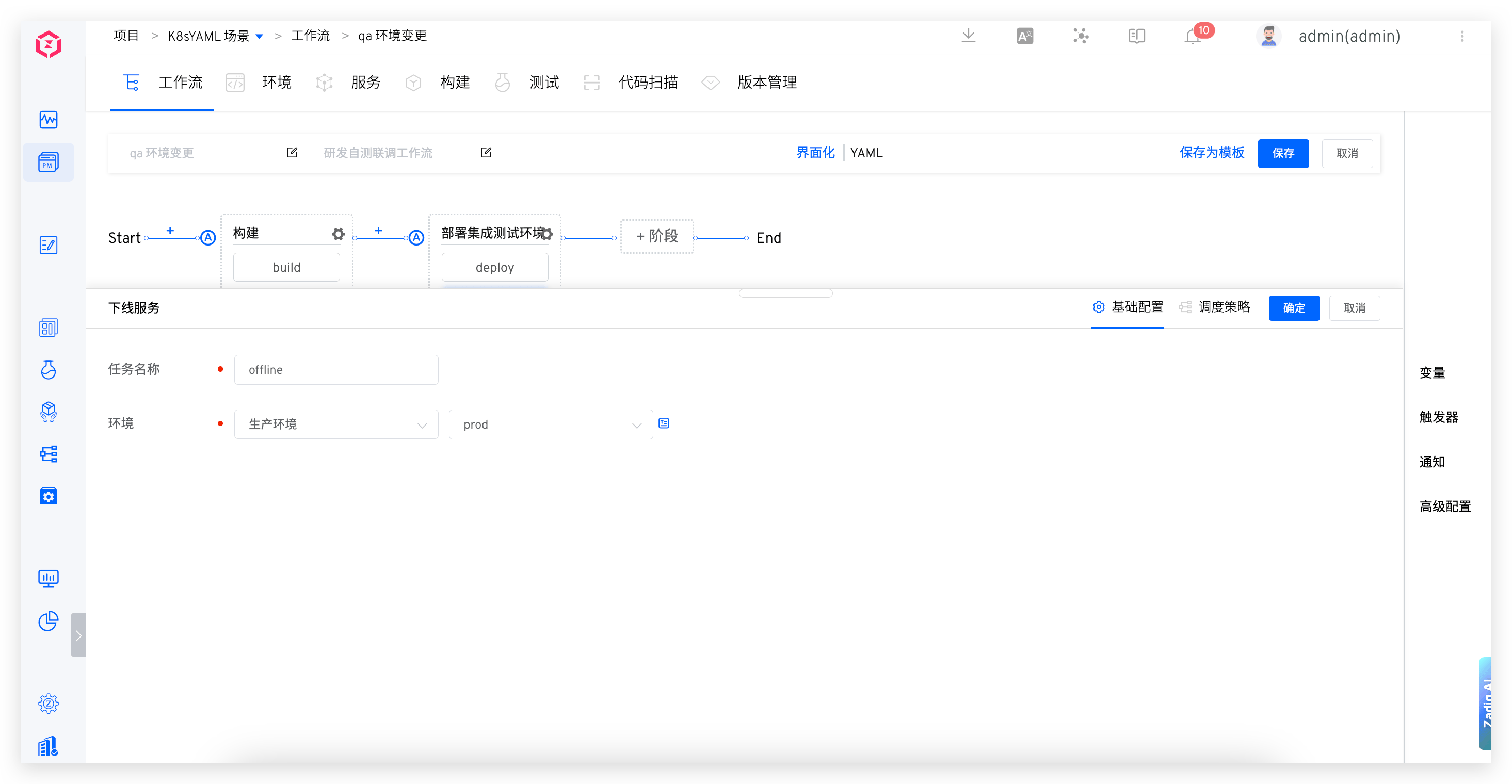

# 下线服务

K8s YAML 项目和 K8s Helm Chart 项目中支持。

将服务从环境中删除。

# 自定义任务

自己定义任务的实现，在工作流中配置自定义任务，详细使用方法请参考 自定义任务。

# 不同任务中支持的配置方式

任务中的相关配置项支持丰富的赋值方式，不同任务中支持的方式参见下表：

# 高级配置

在任务的高级配置中可指定任务的超时时间、使用的集群资源以及调度策略、是否开启共享存储等配置。支持高级配置的任务列表如下：

超时时间、资源配置及共享存储配置可分别参考：

• 超时策略配置
• 资源配置
• 如何使用共享存储
